OC32, U485 RS485

Hoi!
I.v.m. mijn werk test ik soms een RS-485 met behulp van de U485 van m'n treinbaan.
Nou kan ik nergens vinden, wat is de absolute Data + (A) en Data - (B)?
mvg,
Kees Visser, Finland

Hallo Kees,
heb je hier iets aan?
https://www.lammertbies.nl/nl/comm/info/rs-485

Bedankt Joop, maar dat is niet specifiek voor OC32 of U485.
Het probleem zit hem erin, dat niet alle A/B (+/-) zich aan de standaard lijken te houden.
Onderhand verder getest, denk 't te weten.

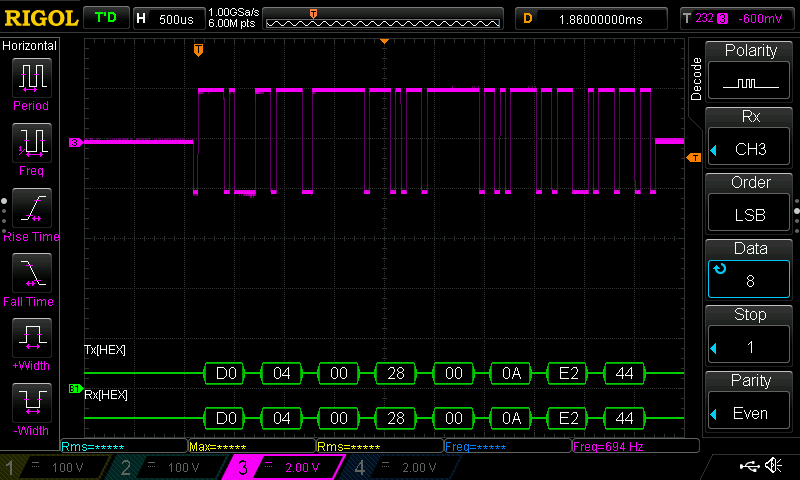

Start of signal U485 correct polarity and addressing.png

Er is geen standaard voor RS485 over RJ45.
De VPEB versie in de bijlage.

Mvg, Leon

Hoi Leon,
Ik had het ook niet over RJ45, maar RS-485.
Het lijkt er sterk op, dat ondanks de standaard (eerste signaal is negatief op A), er een hoop, ook professionele, apparatuur in de handel is, waar A en B omgekeerd zitten.
De U485 van jou lijkt goed te zitten, maar is er een absolute benoeming A Data+ en B Data- voor de U485 of OC32, zodat ik die kan vergelijken met wat andere spullen?

Vr.Gr.,
Kees

Start of signal U485 correct polarity and addressing.png

In alle VPEB spullen zit de MAX3082 van Maxim of de SNx5HVD3082 van Texas. Die zijn slew-rate limited en hebben een hogere ingangsimpedantie zodat je tot 256 stations op een bus kunt aansluiten.
Slew-rate limited betekent dat de bandbreedte beperkt is, maar het voordeel is dat het netwerk tamelijk vergevingsgezind is tegen fouten in de topologie en beter bestand is tegen externe hoogfrequent stoorsignalen.

In de datasheets van de MAX3082 en de HVD3082 staat de definitie van A/B +/- zoals VPEB die hanteert. A=Non-Inverted, B=Inverted. Voor zover ik kan nagaan is dat "conform de standaard".

Maxim en Texas stellen dat deze chips "volledig compatible zijn met de RS485 standaard", maar een mix van deze chips en bijvoorbeeld de MAX485 in één netwerk blijkt in de praktijk toch niet helemaal lekker te gaan. Waarom, dat is een interessante vraag vanuit een academisch persectief, maar daar heb ik nog geen tijd voor gevonden.

Mvg, Leon

Leon,
Hartelijk bedankt!
Dat is precies het type info, waar ik op zat te wachten. Inclusief dat een mix niet altijd lekker werkt. Een terugkerend fenomeen, blijkbaar.
Nou durf ik met scope en U485 bij de klant langs te gaan.
