Ik heb een TMH die op alle blokken de trein laad rijden.
de CD16 die ik ervoor heb zitten detecteert de trein, maar via de DDS-915-v1 wordt B1 wel gedetecteerd, maar B3 niet.

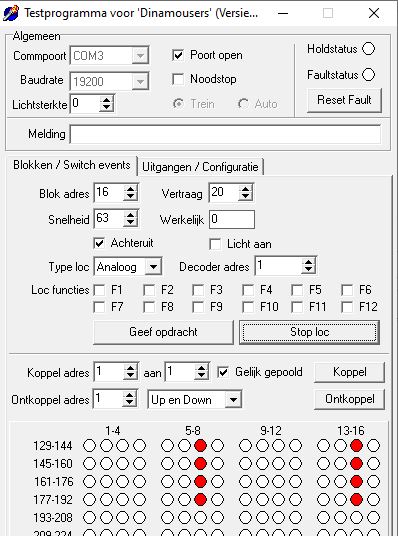

In Dinamo worden bij een trein op B3 alle adressen geactiveerd + van beide bezetmelders
Ik heb verschillende CD16's gebruikt . deze tonen hetzelfde patroon.
de connectors aan de TMH kant zijn opnieuw gesoldeerd.
Wat zou ik moeten vervangen op de TMH om de detectie op zowel DDS B1 als B3 verschillend te laten zijn.
Groet, Gabri
Waarschijnlijk een van de CD4512 IC's
Mvg, Leon
Oke, dank Leon.
Ik zal de IC vervangen
Groet, Gabri
Hoi Leon,
De IC's 4512 op plaats IC14 en IC15 zijn vervangen, maar het probleem bestaat nog steeds. Heb jij nog een ander advies wat er vervangen moet worden of is het handiger om alle IC's m.u.v. IC1 en IC6 te vervangen ?
Je gaat er van uit dat het probleem in de TM-H zit.
De enige manier om dat zeker te weten is de TM-H 1 op 1 uitwisselen voor een andere en kijken of het betreffende probleem dan over is EN de vermeend defecte TM-H het op een andere plek ook niet juist doet.
Pas als je dat zeker weet: Uitwisselen van IC's behalve IC1 en IC6? Waarom behalve IC1? IC1 is de CPU, zou zo maar het probleem kunnen zijn.
T2 kan ook nog, maar is onwaarschijnlijk. IC18 is ook nog een kandidaat, maar nog onwaarschijnlijker.
Mvg, Leon
Hoi Leon,
Ik heb de TM-H bijna weer geheel in leven, maar inderdaad is IC 1 een probleem.
Ik heb naast de IC 14 en 15 ook de IC 2 , 3, 4 en 5 vervangen, aangezien de detectie 's verstoord bleven en ook het achteruit rijden op 5 blokken niet werkte.
De IC1 heb ik van een andere TM-H gewisseld en deze werkt wel met BLOK 2 . Tot dusver alleen vooruit, dus er moet nog ergens een verbinding niet goed zitten met IC 4.
Om blok 2 te kunnen gebruiken zal ik dus de oorspronkelijke IC 1 moeten vervangen.
Zou jij die kunnen verzorgen ?
Ik hoor het wel. '
Groet, Gabri
