Heeft iemand wel eens een stappenplan voor zichzelf geschreven om op een TMH 4 gedetecteerde secties per blok in te stellen. Ik ben met mijn treinmaatje al een behoorlijk poosje bezig geweest om dit voor elkaar te krijgen en dat is ons niet gelukt.
We hebben een TMH gekoppeld aan een CD 16 met daaraan een Dinasys DDS 915 V1.
Een beschrijving, en eventueel, een tekening zou zeer welkom zijn.
Dank en groet, Arnold en Dick
Goedemorgen Dick,
Ik gebruik zelf een "zwevende" CD16 voor extra bezetmelders om voor bijvoorbeeld wissels te voorzien van melders.
Ik heb geen handleiding o.i.d. maar kan eventueel wel wat foto's delen via mail.
Groeten,
Alexander
Dick,
Er zijn diverse manieren om 4 secties per blok te maken.
- De meest voor de hand liggende is de jumpers te plaatsen zoals in de CD16 handleiding fig8. Je kunt dan alleen de D16 niet meer rechtstreeks, dus zonder koppelkabel, aansluiten op de TM-H.

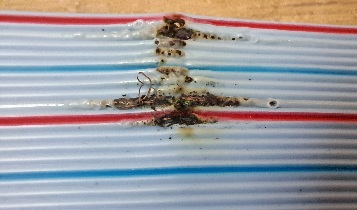

- Een tweede mogelijkheid is twee CD16's parallel zetten op een TM-H. Dan levert elke CD16 2 melders per blok. Ook hierbij kun je de CD16 niet rechtstreeks op de TM-H zetten. Sommige mensen gebruiken een bandkabel, maar dat laatste raad ik sterk af, Zie bijlage.
- Een derde mogelijkheid is een CD16 normaal op een TM-H zetten voor 2 secties per blok. Zet daar een tweede CD16 naast, of bovenop. Van de tweede CD16 sluit je de blok-ingangen niet aan. Verbind beide CD16's met een koppelkabeltje dat je op de vrije rij pinnen van het jumperblokje steekt. Datzelfde wat je kunt gebruiken voor niet-gemelde secties, alleen gaat dat kabeltje nu niet naar ongedetecteerde secties, maar gewoon 1 op 1 naar de tweede CD16.
In alle gevallen geldt uiteraard dat elke CD16 een bandkabel verbinding nodig heeft met een TM-H voor de adressering en binnen die TM-H een uniek adres moet hebben. Tevens heeft elke CD16 voeding nodig.
Mvg, Leon
