3e OM32 (5V uitvoering) werkt niet

Hallo forumleden

Onlangs heb ik twee OM32 gekocht. Twee jaar geleden had ik ook al eens 2 stuks gekocht en deze werken perfect met Koploper.
Helaas heb ik nu wat problemen met de 3e OM32.

Deze 3e OM32 is een 5V uitvoering. Ik heb de 4 drivers vervangen door de 4 weerstandsbankjes, waarbij ik goed opgelet heb, dat ik ze er op de juiste wijze heb ingestoken (inkeping en laatste 2 pinnen).

Ik heb de Viesmann seintjes (gezamenlijke kathode door ombouw in het verleden vanwege aansturing middels Fleischmann magneetartikelen) aangesloten.
Ik heb per aangesloten seintje getest in het configuratieprogrammaatje OM32.Dus eerst het eerste seintje aansluiten en testen en dan pas de volgende aansluiten en testen.

Wat gebeurt: Ik kan deze 3e OM32 configuren en testen. De eerste twee groepen werken van de OM32. Echter, als ik koploper opstart dan doen random een aantal seintjes het niet. Ook niet van de eerste 2 OM32's. Veelal knippert er van 1 seintje een ledje. Afsluiten en opnieuw opstarten levert weer een willekeur aan seintjes die het wel doen en niet doen. De 3e OM32 reageert niet op koploper.
Binnen koploper de 3e OM32 bij de digitale onderdelen bekend gemaakt. De seintjes ook gedefinieerd binnen koploper. De 3e groep begint vanaf 65.

Toen ik nog een seintje aansloot op de 3e OM32 en op de 3e groep (aansluiting 16) bleek dat deze het ook niet doet binnen het configuratieprogrammaatje OM32.
Als ik de diverse aansluitingen doormeet, dan blijkt dat bij de eerste 2 groepen van deze 3e OM32 wel stroom geleverd wordt, maar bij de 3e groep niet.

Als ik de 3e OM32 losmaak van de aansluiting dan reageert alles weer normaal binnen Koploper en gaan alle seintjes branden (rode ledjes).
Als ik de 3e OM32 weer aansluit, maar ik haal de 37 pins connector los, dan gaat ook alles normal branden. Gaat de 37 pinsaansluiting er weer in ( wel eerst de stroom eraf), dan gaat het weer fout.

Heeft iemand enig idee wat het probleem kan zijn of kan iemand me vertellen wat ik verkeed gedaan heb?

Graag jullie reactie?

Groet

Herman Heijnen
Arnhem

Herman,

Mijn eerste vermoeden op basis van je laatste aanwijzing is dat je fouten hebt gemaakt bij het aansluiten van de voedingsspanningen. Aangezien je niet exact beschrijft hoe je dat gedaan hebt kan ik ook niet aangeven wat er fout kan zijn.

Mvg,
Leon

Hoi Leon,

Wat de voedingsspanningen betreft heb ik deze aangesloten op de voedingsspanningen voor de eerdere OM32. Daar had ik een 4polige kroonsteen geplaatst met daarop de stroomvoorziening (2 draads) en de signaalvoorziening (ook 2 draads). De massa doorverbonden.
Werkt goed. De eerste 2 OM32 functioneerden.

Het rare is, dat wanneer je de twee eerste groepen van de 3e OM32 test middels het configuratieprogrammaatje OM32 dan lichten de ledjes van de seintjes keurig op. Maar bij de start van koploper gaat het initialiseren fout. Diverse seintjes geven geen rode led.
Wat betreft de 37 polige connector heb ik hier draadjes op gesoldeerd en naar kroonsteentjes geleidt alwaar ik dan de seintjes aansluit. Ik heb al gekeken of er ergens draadjes waren die elkaar raken, maar dat is niet zo.
En waarom werken alleen de 1e twee groepen en de 3e niet? De 4e groep heb ik nog niet kunnen testen, want zover ben ik nog niet met het aansluiten van de seintjes.

Gr

Herman

Je schrijft dat de eerste 2 OM32's correct werken totdat je de 37 polige connector van de derde aansluit. Dan kan het m.i. alleen een hardwarematige oorzaak hebben. Het hoeft niet zo te zijn dat de draadjes onbedoeld kortsluiting maken, het kan ook zijn dat je het fout hebt aangesloten.

Als het wel werkt met OM32Config, maat niet met Koploper heb je een software configuratiefout gemaakt in Koploper.

Maar je meldingen lijken tegenstrijdig, dus helaas weet ik het dan ook niet meer.

Mvg,
Leon

Hoi Leon,

Het werkt met OM32Config tot aan de 3e groep van 8 aansluitingen. De 3e groep geeft geen reactie. Van het te testen seintje gaan geen ledjes branden.
Ik zal vanmiddag de 4e groep eens testen door een seintje daarop aan te sluiten.
Je hoort nog van me!

Mvg,

Herman
PS. Hoe kom ik er achter welk weerstandsbankje bij welke groep van 8 aansluitingen hoort? Anders zou ik het weerstandsbankje van de 3e groep eens kunnen vervangen door de oorspronkelijke driver en daar dan een normaal Viessman seintje op aansluiten.

Hallo Herman,

Het werkt met OM32Config tot aan de 3e groep van 8 aansluitingen. De 3e groep geeft geen reactie
Sluit die OM32 dan eens als enige module aan.

De OM32's hebben onderling geen last van elkaar, ze kennen elkaars bestaan niet eens. Daarom kan het lostrekken van een 37p stekker op module 3 per definitie geen enkele invloed hebben op de werking van module 1 en 2, noch met OM32Config, noch met Koploper. Als die invloed er wel is heb je 100,00% zeker ergens een aansluitfout gemaakt.

PS. Hoe kom ik er achter welk weerstandsbankje bij welke groep van 8 aansluitingen hoort?
In het document dat je normaliter als allerlaatste raadpleegt nadat alle andere bronnen niet hebben geleid tot een oplossing (de handleiding dus).

Mvg,
Leon

Hoi Leon,

De afgelopen twee dagen van alles geprobeerd. Helaas heb ik het probleem nog niet kunnen tackelen.

Allereerst alle aansluitingen gecontroleerd. Daar vond ik dat mijn laatste seintje niet op de eerste (nr 17) aansluiting van de 3e weerstandsbank zat, maar er net eentje naast.
Maar dit was geen groot probleem en snel opgelost. Alle seintjes doen het in OM32config.

Maar nog steeds niet in Koploper.

Met OM32Config is elk seintje aan te sturen. Maar zodra ik naar koploper ga, wordt geen enkel seintje meer bereikt. Initialiseren op rood gaat niet. Af en toe brandt hier en daar willekeurig op een van de 3 OM32 een seintje. Maar bij rijden reageert er niet een. Wel zie ik in Koploper in de logging de OM32 commando's. Die worden wel degelijk voor alle geconfigureerde seintejs gegeven.

Als ik de eerste twee OM32 loskoppel van het systeem vindt er ook geen verbetering van betekenis plaats. Er werden wat meer seintjes van de 3e OM32 geinitialiseerd (op rood gezet). Maar niet allemaal.

Volgende stap was om de hele OM32 te vervangen door de 4e OM32, die ik ook nog had. Dus weerstandbankjes omgeruild etc. Weer aangesloten op stroom en signaal. Helaas ook hier geen verbetering. Hij reageert net als de vorige. Aan de OM32 zelf kan het dus niet liggen.
Toen het systeem opnieuw opgestart met al de 3 OM32 aangesloten. Na de start een loc laten rijden. Geen enkel seintje reageerde. Echter, toen ik de 37 pins connector los trok tijdens het rijden, gingen de seintjes van de eerste twee OM32 wel reageren.

Volgende stap was alles weer aangesloten en dan telkens een seintje loskoppelen. Geen enkel resultaat. Het 1e resultaat was weer toen de 37 pins connector eraf ging. Toen reageerden de seintjes weer van de eerste twee OM32.

Deze connector heb ik nu ook al diverse malen bestudeerd, zelfs met vergrootglas. Gezocht naar mogelijke kortsluitingen. Aan de connector is niets te zien.

Al met al blijft het een vreemde zaak. Wel met OM32config functioneren, maar in Koploper niet.
Wel met koploper met alleen de eerste twee OM32 eraan.
Ik heb ook al diverse keren opnieuw gegenereerd. Niets helpt.

Mijn vraag nu is: Kan een OM32-5V uitvoering wel in combinatie met twee standaard OM32 uitvoeringen, dus de 500mA??
En wat zie ik over het hoofd. Volgens de beschrijving (handleiding) meten er toch zelfs 16 OM32 kunnen functioneren.

Ik hoop dat jij of ander3e forumlezers nog hulp kunnen bieden.

Mvg

Herman Heijnen

Hallo Herman,

Ja, je kunt 5V en 500mA door elkaar gebruiken, zelfs op 1 OM32. Er zijn tientallen gebruikers die dat doen, incl Railz Miniworld.
Ja je kunt meer dan 2 OM32's gebruiken. Er zijn tientallen gebruikers die dat doen, incl Railz Miniworld.

Als het werkt met OM32Config, dan werkt het ook met Koploper, mits je Koploper goed geconfigureerd hebt. Zoals eerder geschreven kan het lostrekken van een stekker op OM32 3 GEEN INVLOED hebben op OM32 1 en 2, tenminste als alles correct is aangesloten. Aangezien die invloed er wel is kan het niet anders dan dat er een aansluitfout is.

In mijn eerste reactie heb ik de vermoedelijke oorzaak bij de voeding gelegd en totdat het tegendeel is bewezen blijf ik bij die mening. De reden is dat er "iets" gebeurt zodra je Koploper start. Dat "iets" is waarschijnlijk het activeren van je digitaal systeem.

Dus beschrijf (teken) in detail hoe je het e.e.a. hebt aangesloten, en vooral de voeding incl waar die voeding vandaan komt.

Mvg,
Leon

Hoi Leon,

Dat is een hele opluchting. Ik begon echt te denken, dat twee verschillende OM32 misschien niet naast elkaar konden functioneren.
Gelukkig is dit dus niet het geval.

Ik heb vanmiddag in het programmaatje PAINT een tekening proberen te maken van mijn aansluiting van de drie OM32.
Ik voeg deze toe aan dit bericht en ik hoop dat je er wijs uit kunt worden.
Zelf begon ik bij het tekenen te vermoeden, dat mijn drie OM32 niet goed in serie achter elkaar liggen. Maar ik hoor wel of dit juist is.

Alvast bedankt voor de hulp.

Mvg

Herman Heijnen

Hoi Leon,

Ik zie dat mijn attach bestand niet is mee gekomen.
Ik probeer het nog een keer.

Gr

Herman

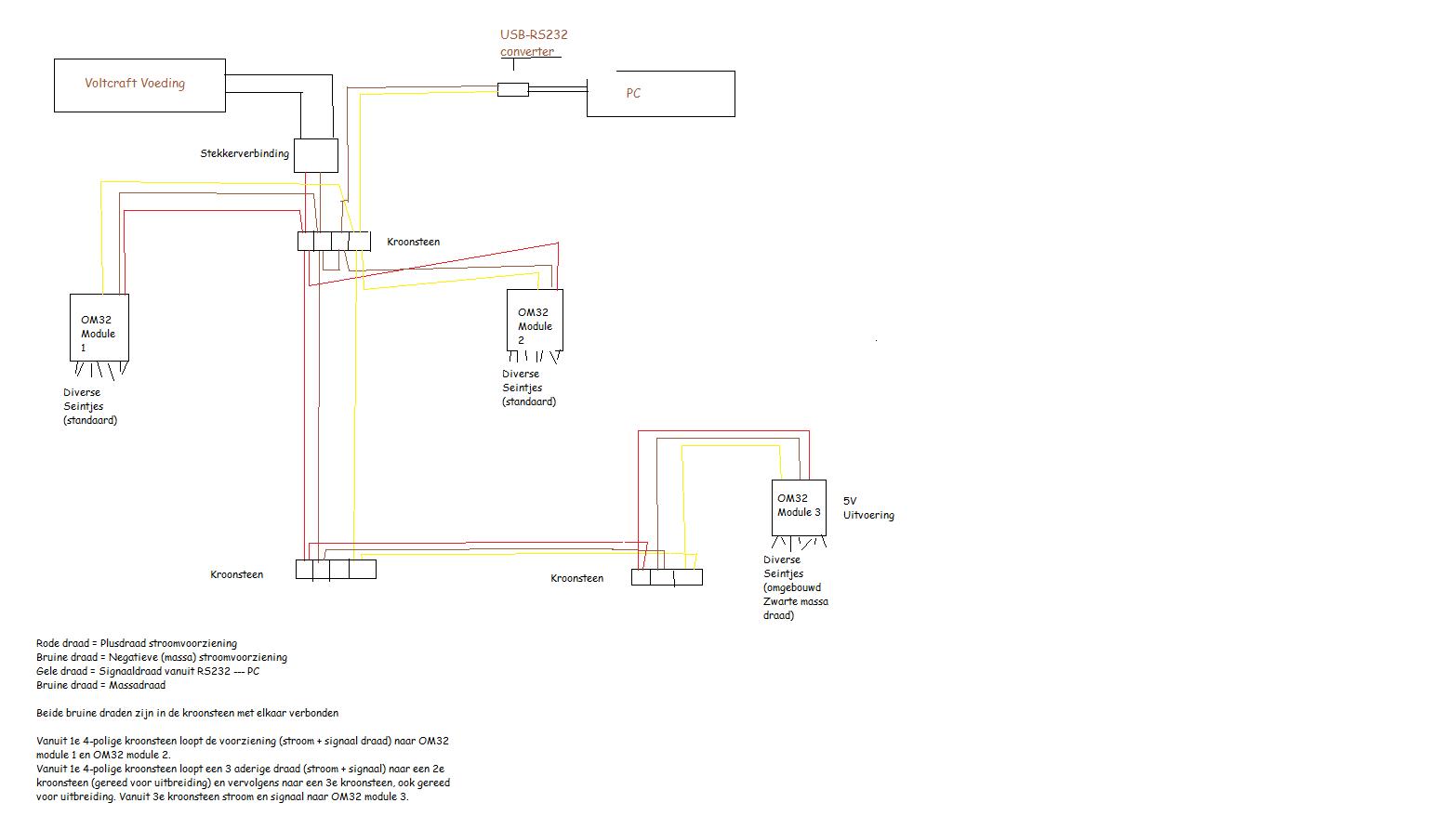

Aansluiting OM32 modules.jpg

Hallo Herman,

Wat je getekend hebt is goed.

• Hoe lang zijn de draden (zo ongeveer, alles bij elkaar)?
• Hoe dik zijn de draden?
• Is dit geheel, inclusief alles wat er door wordt aangestuurd, op enigerlei wijze nog op een andere manier elektrisch verbonden met je digitale systeem?
• Ik neem aan dat je op elke OM32 de 7805 stabilisator hebt gesoldeerd.
• Test de OM32 in 5V uitvoering eens apart van de rest, dus sluit 'm gewoon als enige aan en kijk 's of hij dan correct werkt a) met OM32Config en b) met Koploper.

Mvg,
Leon

Hoi Leon,

Een antwoord op je vragen:
1 De draden zijn met elkaar niet langer dan zo'n 5 a 6 meter.
2 Ik heb draden gebruikt die geschikt zijn voor een ringleiding. Gekocht in een treinenshop. 1 a 1,5 mm.
3 Nee, de OM32 worden door een eigen circuit aangestuurd. Via de PC natuurlijk. Ik gebruik een USB converter (ook voor Koploper)
die aangesloten is op compoort 6. Koploper wordt geregeld vanuit compoort 4. Ik heb vandaag de usb kabel nog vervangen, omdat
ik dacht dat deze te dun was. Helaas geen verbetering????
4 Ik heb inderdaad op elke OM32 de 7805 stabilisator gesoldeerd. Nog een extra check gedaan of ik deze wel goed had gesoldeerd.
Dit is het geval.
5 Ik heb vandaag uitgebreidt getest met de OM32 5V uitvoering apart van de rest. De seintjes werkten redelijk en werden ook
aardig aangestuurd vanuit Koploper. Hier en daar bleven af en toe wat leds hangen. Vooral van de voorseinen als deze terug op
rood moesten.
Test ik echter een combinatie van OM32 module 1 met OM32 module 3 dan gaat het meteen fout. Ook de andere combinatie OM32
module 2 met OM32 module 3 gaat fout. Sluit ik alle drie de OM32 aan, start koploper op dan gaat het initialiseren weer fout.
Veel seintjes geven geen rood licht. Als ik dan een trein rondjes laat rijden reageren de seintjes niet. Trek ik nu van de 3e
OM32 de 37 pins connector los dan volgt er direct verbetering. Trek ik vervolgens de stroom en signaal voorziening los dan gaat
het nog beter. Er moet dus toch iets aan de hand zijn met de 3e OM32. Ik heb ook steeds het idee dat het signaal niet goed
aankomt, dat het ergens gestoord wordt. Maar waar en waardoor?

Het gekke is dat alle drie de OM32 aangestuurd kunnen worden (tegelijkertijd) vanuit het programmatje OM32config.
Maar in koploper gaat het dus fout. Moeten de initialisatiewaarden van de seintjes soms op een bepaalde waarde staan. Moet er ergens een langere "rust" tussen de diverse commando's van Koploper.
Of moet ik de aansluitingen van de OM32 in een andere volgorde zetten, meer in serie/achterelkaar i.p.v. uit een punt/kroonsteen?

Het blijft een raar verschijnsel. Ik hoop echt dat jij nog ideeen hebt of dat andere FORUMgebruikers nog ideeen hebben.

Groetjes

Herman Heijnen

PS. Ik heb aan de seintjes op de 3e module nog wel de weerstandjes laten zitten. Dit was niet nodig, dat weet ik. Zou dit nog van invloed kunnen zijn?

Als het ook met 1 OM32 niet meer dan "redelijk" werkt is je communicatie niet goed. Er zijn honderden gebruikers waarbij dit geen enkel probleem is, dus het moet probleemloos kunnen werken. Ik adviseer je de bedrading voor de communicatie nog eens goed te controleren. Ruil anders die ene OM32 eens met een andere om uit te sluiten dat daar het probleem zit.

Krijg je het niet goed dan is eventueel nog een mogelijkheid de OM32's te voorzien van een RS485 chip en de communicatie via een U485 over RS485 te doen.

Mvg,
Leon

Herman,

Ik heb geen verstand van de OM32, maar volg wel dit draadje.

Uit de tekening lees ik dat je een voltcraft voeding gebruikt en dat je een 5V OM32 hebt. Misschien lees ik eroverheen, maar ik zie nergens de capaciteit van de voeding vermeld.
Kun je aangeven wat voor voedingsspanning en stroom de Voltcraft levert?

Voor een 5V apparaat moet je minstens 9V aanleveren. De 7805 zal deze spanning dan goed kunnen stabiliseren.

Als je drie OM32's hebt en daar zo'n 30 seinen (met 1 LED brandend) op hebt aangesloten dan gebruikt je ruw geschat 0,7A (30x 0,02A + wat de OM32's gebruiken) aan stroom. Dat moet je Voltcraft ook kunnen leveren.

Wellicht is dit allemaal in orde, maar zelf had ik bij het uitbreiden dit onderschat.

Groetjes Misha.

Hoi Misha,

Ik gebruik de Voltcraft SNG24-48W met een uitgang 6-24V/DC.
Op dit moment zit er een 15V plugje in. (Je hebt keuze uit 6v, 9V, 12V, 15V, 18V en 24V). Dit zou toch voldoende moeten zijn voor de diverse OM32.
Maar ik zal dadelijk nog eens het eenen ander proberen met de andere plugjes.

Hoi Leon,

Ik heb er vanmiddag de 4e module eens aan gehangen. Dit is een standaard OM32 module. Er gebeurt precies hetzelfde. Geen goede reactie van de seintjes. Sommigen gaan niet aan, anderen reageren niet of nauwelijks. Gaat deze OM32module er weer af, dan gaat het meteen weer goed.

Ik zal de bedrading nogmaals langs lopen. Er moet een oorzaak te vinden zijn.

Gr

Herman

Goede opmerking van Misha.
Andere plugjes hebben weinig zin. 15V is ruimschoots voldoende, 2A ook.
Het enige dat nog extra info kan geven is een multimeter er op zetten ter controle.

Het kan bijna niet anders dan een aansluitfout zijn. En aangezien ik niet helderziend ben kan ik het van een afstand niet oplossen. Die fout zul je dus zelf moeten vinden, of iemand met je laten meekijken. Soms word je blind voor je eigen fouten.

Mvg,
Leon

Herman,

Eens met Leon 15V/2A zou ruim voldoende zijn. Meten is weten en het is goed om vast te stellen dat de voeding datgene doet wat we ervan verwachten.

Het lijkt steeds meer een bedradingsfout te worden.

Succes met zoeken. (wat een rot klus (:sad:))

Groetjes Misha.

Meten is weten en het is goed om vast te stellen dat de voeding datgene doet wat we ervan verwachten.

En vooral ook of die voedingsspanning bij de OM32 aan komt.
Hoewel het geen echt betrouwbare info geeft kun je ook aan de signaaldraad wel iets meten. De spanning hierop t.o.v. GND moet -9..-12V zijn tijdens rust (als er niks gestuurd wordt dus).

Leon

Hoi Leon en Misha

Afgelopen dagen flink aan het speuren geweest.
Ik heb alle bedrading nogmaals na gelopen om te controleren of er niet ergens toch een aansluitingsfout of kortsluitingsmogelijkheid zou zitten. Niets te vinden.
Toen heb ik de gehele signaaldraad vervangen. Ik had gezien dat ik een draad had van ca 1mm doorsnede maar met een stalen kern. Ik heb deze dus vervangen door een dunne coaxkabel. Wel wat dunner dan de stalen kern maar nu dus een koperen kern.
Ik had er echt vertrouwen in dat dit het eventueel kon zijn. Niet dus!!
Na veel werk (solderen aan de s232 bus, kroonstenen etc.) geen resultaat.
Nog steeds werkt het in OM32Config. Echter komt koploper erbij dan is het foute boel. De seintjes doen het niet. Totdat ik de 3e module weer van signaal en voeding afhaal. Dan komt er beweging in de zaak.

Ik moet zeggen dat ook bij alleen de eerste twee OM32 modules er herhaaldelijk een seintje blijft hangen. Of het voorsein blijft aan terwijl alleen de rode lamp moet branden of het rode licht blijft aan en het voorsein komt erbij (terwijl hij dus groen met voorsein moet geven) Kortom het loopt niet lekker.

Meten is weten: welnu ik heb gemeten en ik heb overal waar ik meet stroom. En voldoende stroom. Ook de signaaldraad geeft een lichte indicatie af. Ik heb gemeten tot op de K1 pin.

Ook nog de 4e OM32 er aan gehangen. Nog wel geen seintjes op aan gesloten, maar het resultaat blijft gelijk. Bij 3 of 4 aangesloten modules geen reactie van de seintjes.
Ook heb ik met de voeding al geprobeerd met de 12V, 18V en zelfs met de 24 V plugje. Geen verbetering.

Wat blijft erover: Met OM32Config oke, in Koploper werkt het niet.
Koploper fout of mankeert er iets aan de laptop aan de compoort 6, waarop de signaaldraad is aangesloten.

Het blijft een vreemde zaak. Ik ga nu maar even wat anders doen, want ik word er zo langzaamaan "gek" van. Maar even afstand houden.

Ik wens jullie een prettig weekend en mochten jullie nog een idee hebben of krijgen; Laat het me weten!

Groetjes

Herman

Herman,

Wij zijn aanstaande zaterdag bij de HCC!m bijeenkomst in Bilthoven. Ik weet niet of jij kans ziet met jouw OM32's daar naartoe te komen? Ik weet niet of Leon er ook is (meestal wel), maar wij kunnen jou wellicht helpen.

Groet
Frans

Hoi Frans,

Dat is een heel mooi aanbod, waar ik zeker gebruik van zou willen maken, ware het niet dat ik zaterdag de 28e mei de hele dag in Oss in het zwembad aldaar sta. Ik ben namelijk ook waterpoloscheidsrechter en we hebben in Oss de voorronde voor de Nederlandse kampioenschappen voor jongenen meisjes onder de 17 jaar.
Ik ben daarvoor dus ook ingeroosterd.

Maar het was zeker een goede optie geweest om de twee OM32's eens door jullie te laten bekijken.
Alhoewel ik zelf nu vermoed, dat het probleem niet in de OM32 zit, omdat ze functioneren in het programmaatje OM32Config, maar juist in koploper of zelfs mijn laptop. Het lijkt net alsof de signaaldraad wel twee OM32 aankan, maar geen drie of vier. Ook lijkt het alsof zelfs al bij de eerste twee OM32 de signalen af en toe niet goed doorkomen, omdat er regelmatig een seintje blijft hangen (rood sein met voorsein).

Wellicht moet ik volgende week maar eens een andere laptop proberen, maar dat is wel veel werk, want naast koploper moeten er ook twee drivers voor de usb-serial converter geinstalleerd worden en daarnaast nog de OM32 programmaatjes.

Er zal niks anders opzitten. Is er trouwens een manier om te testen of de signalen goed worden doorgegeven vanuit koploper. In de logging zie ik voortdurend de commando's bv OM32serial 1 code 0 verschijnen terwijl het seintje dan niet of niet meteen reageert.

Ik hoor wel of er nog forumleden zijn die nog ideeen hebben.

Fijn weekend

Gr

Herman

Herman,

Heb je de com-poort wel goed aangesloten?

Leon

Herman
Ik volg dit draadje nu geruime tijd en begrijp niet dat het wel werkt met OM32 config en niet met Koploper.
Weet je zeker dat de adresseringen van de modules en de seinen goed zijn?
Op de OM32 moet je de DIP switches in de juiste stand zetten.
In Koploper is de nummering 1 verschoven tov de OM32 aansluitingen en moet je ook de modules doornummeren voor het juiste seinnummer. Dus pen 0 van de 1e module is in Koploper seinnummer 1, en pen 0 van de 2e module wordt in Koploper sein 33 etc. Als je een 3-lichtsein gebruikt is het volgende seinnummer op module 2 in koploper dus 36 en bij een 4-lichtsein (bv cijferbak) 37

Groeten
Barend Verbiest
PS
Als je in of in de buurt van Rotterdam woont zou ik wel eens bij je kunnen kijken.
Ik heb zelf 6 modules op de zelfde wijze als jij beschrijft aangesloten en het werkt zonder problemen

Hoi Leon,

Ik heb de compoort opnieuw geconfigureerd. Hielp niet.
Ik heb een nieuwe compoort gemaakt, nl compoort 7. Hielp ook niet.
Helaas!!

Hoi Barend,

Ik heb de gehele nummering nagelopen,maar de seintjes zijn geconfigureerd zoals jij het beschrijft ( tov OM32config + 1 en doornummeren in Koploper). Ook de dipswitches gecontroleerd en ook dat klopt.

Leon en Barend en andere forumleden.

Omdat ik blijf vermoeden dat het in Koploper zit ook hier nog maar eens gekeken.
Dat leverde bij mijnhet volgende op:
1. Ik gebruik in koploper diverse magneetartikelen (Fleischmann(zowel grijs als groen)680.), Viesmann 5212 als ook enkele conrad DCC magneetartikelen, die seinen via de 5210 bedienen en de diverse wissels. Deze nummering loopt van nummer 1 t/m 121.
2. Ik rijd Fleischmann Twincenter, gecombineerd met Koploper. Mijn treinen zijn genummerd van locdecoder 50 t/m locdecoder 85.
3. Voor de bezetmelding maak ik gebruik van Loconet, dus mijn wisseldecoders staan ook gedefinieerd als loconetdecoder en de S88 gaat via de loconetadapter.
Bezetmelders van Viesmann 5233 en van Rosoft de S88SD16.
4. Voor diverse seintjes maak ik dus ook gebruik van de OM32, twee modules goed werkend maar bij nummer drie en vier onstaan problemen waardoor ook nummer een en numer twee niet meer werken.
5. Koploper staat op COM4 en OM32 op COM7.

De OM32 kent de seinnummers: == 1,10,17,24,31 33,42,47,53,60,62 65,67,69,75,77,79,81 ===!
Viesmann via 5212/5210 de nummers: 49,50,51,52 61,62,63,64 73,74,75,76 85,86,87,88 89,90,91,92 93,94,95,96 129,130,131,132 = 133,134,135,136 !
Magneetartikelen dus wissels van nummer 1 t/m 121
Treinen met locdecoders 50 t/m 85.

Mijn vraag nu is: Kan deze nummering, waarbij enkele nummers overlappend zijn.
Het zijn dan wel verschillende soorten digitale componenten, maar zou Koploper hiervan in de war kunnen raken, waardoor de OM32's niet meer goed aangestuurd worden?

Groetjes Herman

Hoi Barend,

Helemaal vergeten.
Ik woon helaas niet in de buurt van Rotterdam.
Ik woon in Arnhem (aan de zuidkant tegen Elst gld aan)

Gr

Herman

Herman,

Ik heb je niet gevraagd de com-poort te configureren, ik heb je gevraagd of je hem goed hebt aangesloten.

Eerlijk gezegd is dat ongeveer het laatste wat ik kan verzinnen.
Als het dat ook niet is kun je eventueel nog een andere PC met een echte com-poort proberen, of een andere USB-serial converter.

De OM32 bestaat inmiddels al jaren en zoals Barend ook schrijft is 6 of zelfs meer OM32's in principe geen enkel probleem, ook niet op RS232. Als het niet wil werken kun je eventueel nog RS485 proberen, maar het zou niet noodzakelijk moeten zijn.

Mvg,
Leon

Hallo Barend,

Het is me eerlijk gezegd niet volledig duidelijk of het bij Herman met OM32Config op alle 4 de OM32's volledig goed en betrouwbaar werkt. Jij en ik weten dat het absoluut probleem -en foutloos kan en hoort te werken, maar hoe Herman het interpreteert is mij dus niet duidelijk.

Mvg,
Leon

Herman,

als je wilt kan je bij mij langskomen. Is Arnhem-Zwolle haalbaar? 't Zou van de week op een avond kunnen of woensdag overdag.

Groet
Frans

Herman
Nog even voor alle duidelijkheid.
Je hebt de extra OM32 modules ook in Koploper aangemaakt bij onderhoud digitale systemen?
Je weet zeker dat je bij elk sein ook daadwerkelijk de OM32 module hebt gekozen en niet per ongeluk een magneetartikel decoder?
Je hebt de juiste cfg file aangemaakt vanuit het programma OM32 config en die file in Koploper opgegeven bij de instellingen per database?

Kun je inderdaad vanuit OM32 config elke aparte module en daarin elk sein aansturen op je baan met de juiste karakteristiek?
Als dit het geval is moet het in je configuratie van Koploper zitten. Koploper zelf werkt prima met de OM32 modules zowel met een RS232 als met RS485 bus

mvg

Barend

Hoi Leon, Barend, Frans, Misha en andere Forumgebruikers,

Het is even stil geweest, want ik heb een paar dagen afstand genomen van de spoorbaan.
Toch gisteren weer de draad opgepakt en opnieuw gespeurd naar mogelijke fouten.

In koploper staan de vier OM32 modules keurig gedefinieerd bij digitale onderdelen.
Ook bij de seintjes staat duidelijk dat het om een OM32 serial gaat. Daar geef ik dan het juiste nummer op en ik weet dat ik moet doornummeren: Dus op de 2e module begint het 1e seintje met nummer 33 en op de 3e module met nummer 65.
Ook de cfg file is voor koploper gemaakt in de OM32config programma.

En ik zou niet weten hoe ik het programma OM32config verkeerd zou moeten interpreteren.
Het is toch programma opstarten, dan de OM32 Data laden, de diverse seintjes definieren op de aansluitingen en per seintje testen van de diverse seinbeelden, nadat je de juiste compoort heb geselecteerd. Tot slot de genereer button gebruiken en een cfg bestandje opslaan. Daarna afsluiten en koploper opstarten.

De afgelopen dagen een andere laptop geinstalleerd.
Koploper en OM32config waren zo gedaan. echter, de andere laptop draait met windows Vista (de oorspronkelijke met Windows XP) en dus moesten we op jacht naar drivers voor de USB-serial converters.

Maar toen de zaak eenmaal was geinstalleerd zijn we gaan testen. En wat bleek: OM32Config werkt weer perfect maar in koploper is het hopeloos. Ook hier gaat het redelijk met module 1 en 2, maar zodra 3 en/of 4 erbij komen is het afgelopen. Er reageert niks meer.
Toen heb ik nog een andere USB-Serial connector geprobeerd en zelfs een nieuwe USB verlengkabel gekocht en geplaats, maar niets hielp.
Vervolgens de OM32modules 3 en 4 van hun plank gehaald en opnieuw naar de 37 pins connecter gekeken. Ook niets te zien.

De moed der wanhoop kwam steeds dichterbij. Nogmaals de handleiding gelezen.
En daar zag ik een opmerking staan, die me deed twijfelen,namelijk: "Sluit de OM32 min en de signaaldraad min aan op de GND van je spoorbaan."
Ik heb steeds gedacht dat het voldoende was om de Mindraad van de voeding en de mindraad van de signaaldraad met elkaar te verbinden. En wellicht is dit ook goed, want volgens Leon had ik de aansluitingen volgens mijn tekening goed.
Maar toch is er nu twijfel: Moeten de mindraden van de voeding en de signaaldraad ook verbonden worden met de min van het digitale systeem.

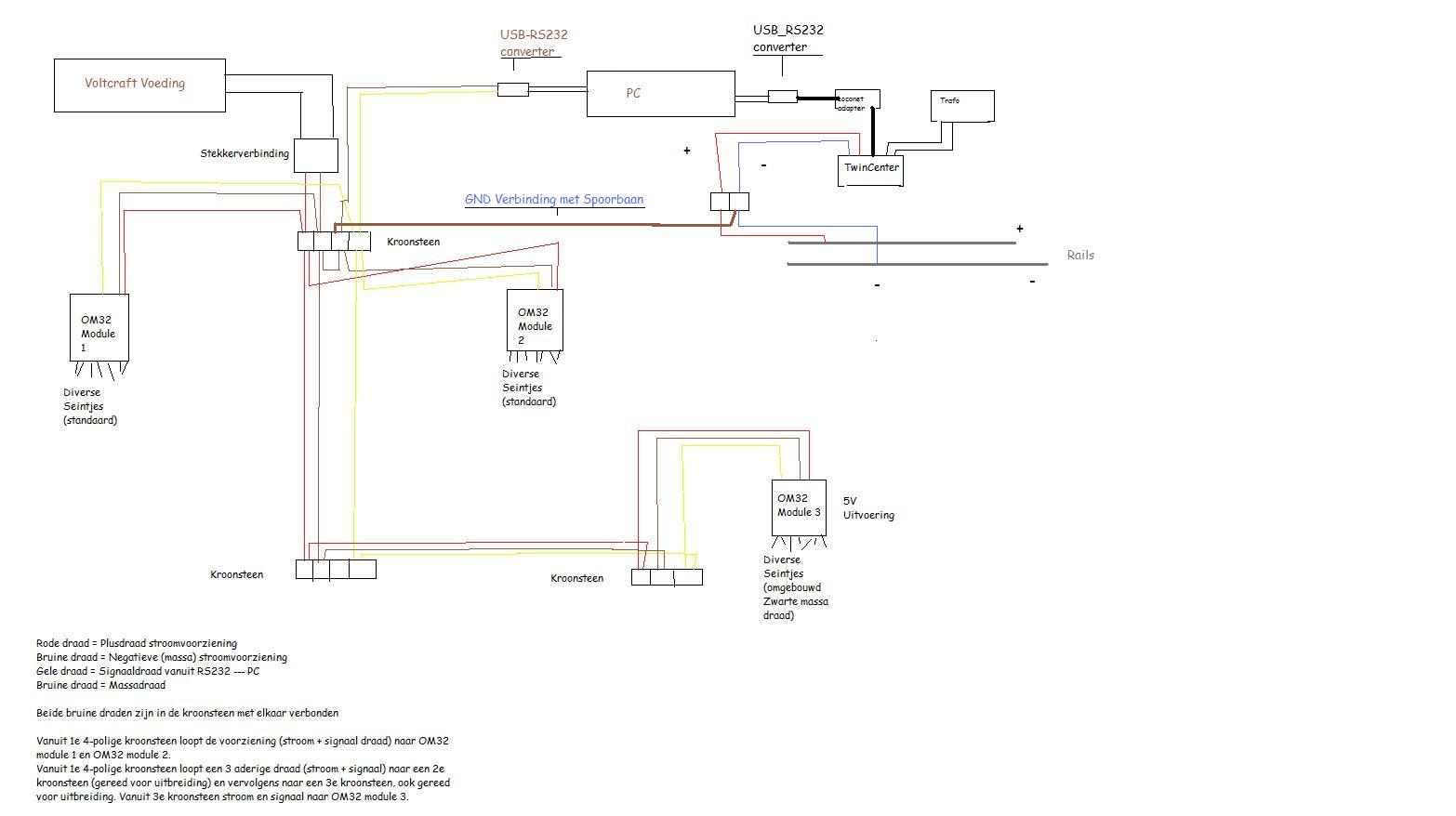

Ik heb derhalve een nieuwe tekening gemaakt van het aansluiten, zoals ik nu vermoed dat het misschien zou moeten zijn. Ik heb fysiek deze aansluiting nog niet gemaakt. Ik wacht eerst even jullie deskundig advies af.

Ik heb de tekening bijgevoegd.
In het midden staat een dikke bruine draad getekend die de verbinding maakt tussen de spoorbaan en de OM32.
Laat me maar weten of dit zo moet of dat dit helemaal niet nodig is.

Frans,
Ik zat deze week krap in de tijd, zodat het deze week niet mogelijk zou zijn en was om naar Zwolle te komen.
Ik hou de optie in gedachten voor het geval dat we er nog niet uitkomen.

Groetjes

Herman Heijnen

Aansluiting OM32 modules.jpg

Maar toch is er nu twijfel: Moeten de mindraden van de voeding en de signaaldraad ook verbonden worden met de min van het digitale systeem

Nee in principe niet. Je OM32's vormen een separaat systeem.

Op deze vraag heb je m.i. nog steeds geen antwoord gegeven:

Heb je de com-poort wel goed aangesloten?

En voor de duidelijkheid: Ik bedoel dus: Heb je de juiste draadjes op de juiste pinnetjes zitten?

Leon

Leon,

Als je al twee weken aan het zoeken bent, slaat de twijfel altijd toe.
Mijn idee over de GND verbinding met de spoorbaan kwam uit de handleiding.
Maar als jij zegt dat dit niet nodig is, dan geloof ik dit direct.

Maar ik moet wel weer op zoek naar een andere oorzaak.
En ik zal vanmiddag de stekker van de USB-serial (Compoort aansluiting) weer eens los halen om te kijken of ik de pinnetjes goed heb aangesoldeerd.
Maar het zou me zeer verbazen als deze niet goed zijn geoldeerd, want dan vraag ik me af hoe het toch telkens weer kan dat het programmaatje OM32Config dan goed werkt. Want echt, ik kan alle aangesloten seintjes op de 4 OM32 modules testen op elk seinbeeld.

Dat is ook steeds de reden waarom ik toch denk dat het of aan koploper ligt of aan de PC.
Het signaal komt gewoon niet goed aan bij de seintjes, die daardoor niet of slecht reageren.
Maar ja, nu de oplossing nog.

Ik ga weer speuren.

Gr

Herman

Leon,

Zojuist de RS232 stekker bekenen waarop de signaaldraad is gesoldeerd en het is precies volgens schema. Pin 3 de kern van de signaaldraad en pin 5 de massa.
De Compoort is dus goed aangesloten!

Ik ga maar weer verder speuren.

Gr

Herman

Herman

Ik heb nog eens over je probleem nagedacht. Het zou toch kunnen zijn dat je voeding niet voldoende capaciteit levert of dat de afvlakking niet in orde is. Ik heb iets dergelijks met een router gehad, waarbij er wel gewoon spanning op stond maar de condensator defect bleek (was te krap berekend wat betreft voltage) Een nieuwe condensator in deze stekkervoeding en nooit meer problemen gehad.
Als je werkt met OM32 config schakel je de seinen apart in. Als je Koploper start worden alle seinen geinitieerd en gaan branden. Het stroomverbruik is dan dus veel groter. (wellicht hangen er nog andere gebruikers aan die via Koploper gestuurd worden).Je zou het stroomverbruik van de voeding met een multimeter kunnen controleren in de situatie met OM32 config en met Koploper. Ook kun je de spanning in beide gevallen controleren. Eventueel kun je nog een grote elco plaatsen (4700mu)over de voeding om een onvoldoende afvlakking op te heffen.

Zoals Leon ook al aangaf kan het geen fout in het Koploper programma zijn (hooguit in de instellingen), want dan had ik dat thuis of bij Railz wel gemerkt. Ik ben daar verantwoordelijk voor de aanleg, configuratie en werking van de OM en OC modules en heb dit probleem nog nooit meegemaakt met meer dan 30 modules in bedrijf.

Groeten en sterkte

Barend

Hoi Barend,

Bedankt weer voor je berichtje en het meedenken.
De voeding voor de OM32 modules is er eentje van Voltcraft. In een eerder berichtje staat het type en sterkte vermeld.
Ik zou het vreemd vinden als deze voeding, die overigens werd aanbevolen op deze dinamo/vanPerlo site, die paar seintjes niet aankan. Momenteel zijn er 18 seintjes aangesloten. Dus zoveel ledjes zijn dit nog niet.
Verder vraag ik me af hoeveel OM32 modules er nu op een voeding kunnen?

De afvlakking zegt mij niet zoveel. Ik ben niet zo thuis in de electronica wereld. Ik heb 13 jaar voor de klas gestaan en daarna nog 22 jaar gewerkt in de ICT als Analist/programmeur/systeemontwerper.
Ik veronderstel dat afvlakking iets te maken heeft met de gelijkstroom.
Met een multimeter iets checken? A. ik heb geen goede multimeter, alleen een soort spanningszoeker. B. Ik zou de meter waarschijnlijk nog verkeerd aflezen. Naar mijn idee heb ik steeds zo'n 2 Ampere en rond de 15 Volt gemeten.

Ik zou best een Elco kunnen kopen bij een electronicazaak, maar waar moet ik deze dan precies overheen zetten. Over de plus en de minpool van de voeding.

Ik blijf het raar vinden dat de OM32Config wel werkt, maar zodra Koploper erbij komt is het afgelopen als de 4 OM32 modules eraan hangen. Met de eerste twee OM32 modules werkt het wel en naar behoren. Ook al blijven er hier en daar wel eens ledjes hangen.

Ik heb dit weekend (rondom het waterpolotoernooi en een verjaardag) de signaaldraad nogmaals vervangen. Ik heb de dunne coax (breekt snel af) er weer vanaf gehaald en vervangen door een audiodraad(speakerdraad) van ca 1 vierkante mm.
Dit heeft niet geholpen. Ook heb ik alle andere draden nogmaals na gelopen. De aansluitingen zien er goed uit, de lengte is niet langer dan zo'n 6 a 7 meter, de compoort is goed aangesloten op pin 3 en 5, de serialdriver heeft de laatste update gehad en van Koploper gebruik ik de laatse versie. Dus.....wat blijft erover.
Zo langzaamaan weet ik het niet meer.

Ik hoop dat iemand nog eens een idee krijgt. Is het verstandig om ook op het koploperforum deze kwestie eens te plaatsen met de hoop dat daar nog mensen zitten met ideeen?

Ik hoop spoedig weer wat te horen. Het liefst de oplossing natuurlijk.

Groetjes

Herman

Hallo Herman,

Ik hoop spoedig weer wat te horen. Het liefst de oplossing natuurlijk.

Eerlijk gezegd heb ik niet meer de verwachting dat we dit probleem via een forum (welk forum dan ook) opgelost krijgen.

Ik hoop dat iemand nog eens een idee krijgt. Is het verstandig om ook op het koploperforum deze kwestie eens te plaatsen met de hoop dat daar nog mensen zitten met ideeen?

Dat lijkt me dan ook tamelijk zinloos.

Uiteraard dient een Voltcraft voeding een correcte gelijkspanning af te leveren en de meeste doen dat ook. Alleen kan het uiteraard zo zijn dat dat niet het geval is. Zo is er ook een kans dat er een OM32 stuk is ... maar 4 tegelijk? die kans lijkt me nihil. De kans dat 1 Voltcraft voeding niet goed is is in elk geval substantieel groter dan de kans dat 4 OM32's allemaal stuk zijn.

Zo langzamerhand heb je in de diverse berichten bij elkaar gesteld dat je alles correct hebt aangesloten, correct hebt geconfigureerd en correct bedient. Als dat zo is werkt het, althans dat is bij een paar honderd andere gebruikers zo. Ik vraag me trouwens af hoe je kunt vaststellen dat je voedingsspanning en signalen correct zijn zonder multimeter.

Volgens mij is de enige oplossing dat iemand ter plaatse kijkt wat er aan de hand is of dat je met (een deel van) je spullen bij iemand langs gaat. Volgens mij heb je inmiddels van diverse mensen aanbiedingen gehad via dit draadje. Ik snap best dat je ook niet alle dagen tijd hebt, maar ik stel toch voor dat je er op de een of andere manier gebruik van maakt.

Mvg,
Leon

Herman
Als je niet iemand in de buurt hebt met bv een multimeter dan kun je ook nog proberen de voeding van de eerste twee OM modules los te maken zodat alleen de laatste twee overblijven.(alleen de voedingstekker en niet de seinaansluitingen of de RS232 bus) Je maakt er dan een vergelijkbare situatie van als met alleen de eerste twee. Als het dan wel werkt, weet je zeker dat het niet aan de modules ligt.
Op het moment dat je Koploper opstart is dan het OM32 config programma afgesloten? Zo niet dan kan er een com-poort conflict optreden.

Als je wilt mag je mij je Koploper database backup en een paar foto's van de aansluitsituaties sturen als prive bericht. Wellicht dat daar nog iets mee te vinden is.

Groeten

Barend

Hoi Barend,

Ik heb de afgelopen twee dagen allerlei situaties getest.
Alleen de "oude" situatie met alleen de eerste twee OM32 modules aangesloten werkt.

Als ik koploper opstart is vanzelfsprekend het programmaatje OM32Config gesloten.

Nee, het rare feit blijft dat OM32Config werkt met alle vier de modules aangesloten,maar in Koploper werkt het niet.
Wel met de eerste twee modules. Ik heb bij digitale onderdelen weldegelijk 4 stuks OM32 opgegeven. Ook bij de seintjes staat OM32 serial.

Ik ben gisteren de stad in geweest en heb de ELCO gehaald die jij beschreef. Deze heb ik ondertussen op de gelijkstroomuitgang van de voeding gesoldeerd (min kant (de GROTE MINTEKENS) op de min).
Helaas! Geen resultaat.

Ik heb ondertussen ook wat foto's gemaakt. Ik zal je deze zo spoedig mogelijk opsturen in een persoonlijke mail alsook de BCK van mijn koploper database.

Groetjes

Herman

Herman

Even voor mijn duidelijkheid: Heb je de oude twee modules afgeschakeld van de voeding en de nieuwe twee laten zitten om te testen?

Tweede vraag: werkt er in Koploper niets meer of kloppen de seinbeelden niet. Met andere woorden heb je de seinen in Koploper getest met "Algemeen/testprogramma/seinen" ? Op deze manier kun je testen of ze aan te sturen zijn via Koploper en de gemaakte cfg file. Dat wil nog niet zeggen dat ze op de juiste manier werken in Koploper, want daarvoor moet je bij seineigenschappen en bij wisselstraten nog het een en andere invullen.

Groeten

Barend

Hoi Barend,

Ik heb de modules 1 en 2 (de oude reeds werkende) afgeschakeld van de voeding.
Resultaat is dat andermaal OM32Config werkt, maar dat er in Koploper niks gebeurt. De seintjes werken niet. Als ik in Koploper het testconderdeel gebruik en handmatig met de muis op een seintje klik (aangesloten op de OM32serial) dan reageert deze niet. Bij de test met de eerste twee modules werkt dit wel. Alle bestaande seintjes (ook degene aangesloten op de Viesmann modules werken dan).

Als ik de voeding en de signaaldraad losmaak van de eerste twee modules, dan kan het zijn dat er 1 of 2 seintjes van de OM32 modules 3 en 4 gaan branden. Dus niet allemaal. Ga ik ze weer testen dan reageren ze of niet of er komt een totaal verkeerd seinbeeld.

Zo heb ik dus allerlei situaties getest. OM32 module 1 losgekoppeld en de rest aangesloten. Om32 module 2 losgekoppeld en de rest aangesloten en ga zo maar door. Niets werkt.
Behalve dan de situatie dat de modules 3 en 4 geheel (voeding en signaal)losgekoppeld zijn. Dan werken de modules 1 en 2 en zijn deze ook te testen in koploper.

Ik wil je graag mijn koploper database opsturen alsmede wat foto's van de aansluitingen. Maar als ik op dit forum op jouw persoonlijke mail klik (poppetje rechtsboven naast de vlag) dan kan ik wel tekst versturen, maar ik zie zo gauw geen mogelijkheid voor bijlages.

Ik vermoed dat deze mogelijkheid slechts via de eigen mail kan. Zou je me daarom je mailadres kunnen sturen, dan kan ik je weer terug mailen met de bijlages.

Gr

Herman

Herman
Save je de drie OM32 config files ook (.dat/ .lst/.cfg)?
Hoe heb je de initialisatie ingesteld? Dit kan via OM32 config of via Koploper. Deze laatste methode heeft de voorkeur.
Je schrijft dat seinen na initialisatie niet op rood komen. Dit hangt af van de sein instellingen. Als een sein voor een gevaarpunt staat hoort het default rood te geven. Als het een bloksein is geef je default groen op.
Als de opdrachten in Koploper tegenstrijdig zijn met die in OM32 config zou je ook problemen kunnen krijgen. Voor een juist seinbeeld (zie handleiding Koploper of de speciale uitgave "seinstelsel in Koploper") moet je ook koppelingen leggen met opvolgende seinen en een extra blokreservering toepassen onder "instellingen per database"

Ik zie je documenten, foto's en backupfile tegemoet

Groeten

Barend

Hallo Forumleden,

De oorzaak van mijn probleem is gevonden: De invloed van mijn digitale systeem (de digitale ringleiding van het Twincenter en de 3 Boosters) op het OM32 systeem.
Nu de oplossing nog!

Met behulp van tips en opmerkingen van Barend Verbiest heb ik een aantal testjes gedaan. Bijvoorbeeld afkoppelen OM32 module 1 en 2 en kijken wat 3 en 4 doen. Niets dus.
Zo meer van dit soort testen.

Zo heb ik ook mijn hele digitale systeem (middels het losmaken van de draden van de ringleiding) losgekoppeld. Toen koploper (groene spiegelei) aangezet en gekeken of ik nu wel kon testen middels het testprogramma van koploper met de OM32 modules. En wat bleek: Jawel hoor, module 1,2 en 3 werkten. Module 4 gaf een knipperend sein aan. Alle ledjes van de 1e groep knipperden. Ik vermoed nu dat deze module (of een deel daarvan) wellicht stuk is.

Vervolgens heb ik foto's gemaakt van mijn bedrading en aansluitingen. Deze heb ik naar Barend opgestuurd met daarbij de diverse files van OM32 (lst, data en cfg) en de bck van Koploper.
Hieruit kwam niet veel bijzonders uit naar voren. Hier en daar dingen in Koploper die wellicht anders hadden gekund. Maar de belangrijkste zaken waren in orde.

Nu ben ik bezig om voor de zoveelste keer de gehele bedrading te vervangen. De stroomdraden door tweelingdraad (gewoon rond wit tweelingdraad) en de signaaldraad door UTP CAT 5 draad.
Het 1e stuk is nu af. Bij testen blijkt dat het nagenoeg goed werkt. Niet feilloos.

Nu ik met het vervangen van het draad in de buurt kom van module 3, wordt het weer minder.
Maar ik ga nu eerst verder met vervangen.

Als er weer nieuws is, dan meld ik me weer.

Gr

Herman

Herman,

De hele situatie komt me tamelijk bizar voor. Er zijn honderden gebruikers van de OM32 en het product is al vele jaren in omloop. Er is voor zover ik kan nagaan helemaal niemand met een vergelijkbaar probleem.

Bedrading is ook helemaal niet zo kritisch. Voor de tweede of derde keer alles vervangen lijkt me dan ook weinig zinvol.

Als je de bedrading naar de OM32's netjes bundelt en zo veel mogelijk stervormig aanlegt zou je normaliter geen noemenswaardig probleem moeten hebben.

Weet je 100,00% zeker dat er geen enkele galvanische verbinding is met "iets" van je digitale systeem, ook niet een of andere verbinding of kortsluiting in een van de onderdelen die je probeert aan te sturen?

Verder kan een digitaal systeem best wat stoorsignalen genereren, maar je moet het wel erg onhandig aanleggen voordat de stoorsignalen zo extreem worden dat je dit soort effecten krijgt.

Verder schrijf je:
Het 1e stuk is nu af. Bij testen blijkt dat het nagenoeg goed werkt. Niet feilloos.
Als het na het eerste stuk al niet feilloos werkt, hou dan maar op en ga eerst zoeken waarom het eerste stuk niet feilloos werkt. Dan heb je hier dus al een probleem te pakken. Hoe kleiner je "systeem" hoe makkelijker het is de oorzaak te vinden.

Mvg,
Leon

Leon,

Ik ben het helemaal met je eens.

Maar het is en blijft een raar probleem.
Nadat ik de gehele bedrading had vervangen (voor de 4e keer) bleek andermaal dat het niet werkt.
Ja het werkt als het programmaatje OM32Config alleen draait. En ja het werkt als het digitale systeem (de ringleiding) geheel is losgekoppeld.Dan kun je alle seinbeelden met het testprogramma tonen.
Maar zodra al de ringleiding van het TwinCenter weer wordt aangekoppeld, gaat het mis. Althans met 3 OM32modules. Met slechts 2 modules gaat het wat beter,maar zijn de seinbeelden niet altijd goed.
Als de Boosters er weer een voor een bijkomen houdt het leven van de OM32 modules gewoon op. Ze reageren niet meer.

Toch is de voeding goed en zelfs de signaaldraad geeft op de spanningstester en zwak lichtje/signaal af. (Het is een spanningstester met een plus en een min ledje).

Barend heeft mij al met diverse tips en trucs geholpen maar niets helpt. Ook heb ik hem diverse foto's opgestuurd van mijn aansluitingen, maar daar heb ik ook geen commentaar op gehad als alleen dat ik het moest proberen met ander draad. En dat heb ik gedaan. Namelijk met UTP CAT5 draad voor de signaaldraad en normale huis en tuin 220V tweelingstroomdraad voor de voeding.

Zelf heb ik toch steeds het gevoel dat wanneer Koploper erbij komt, het hele systeem zwaarder belast wordt. Zowel voor het Twincenter(digitaal) als de PC en diens signalen.Koploperkrijgt via een USB converter zijn signalen, de OM32modules krijgen via een USB converter de signalen en er zit nog een USB muis op.
En ik heb dus het idee dat het OM32 signaal dan vervormd of helemaal niet goed aankomt bij de OM32 modules. En dus geen reactie van de modules en dus geen seinbeelden.

Ik heb Barend al gevraagd of er een mogelijkheid is om het PC signaal naar de OM32 modules toe (middels een USB-serieel converter en daarbij ook nog een USB verlengkabelvan 2m) ,of dat te versterken is.
Ik wilde het vanmiddag proberen met een oude USB hub met aparte voeding. Maar ik heb dit ding ooit weggelegd en ik kan hem niet meer vinden.

Ik weet niet of mijn idee in deze richting iets zou kunnen helpen.Maar het OM32signaal moet toch ergens of door het digitale systeem/signaal gestoord worden of te zwak uit de PC komen.

Als er iemand is met ideeen dan hoor ik dit graag.
Na vele weken proberen wordt je zo langzaamaan een beetje moedeloos.

Mvg

Herman

Hoi Forum leden

Vandaag na een tip van Barendnog eens een testje gedaan.
Namelijk OM32Config opstarten en de seintjes testen. En dan tijdens het testen het TwinCenter aanzetten. Koploper is niet opgestart.

En wat blijkt. Alleseintjes werken tot het moment dat het TwinCenter aangaat (groene knopje). Dan reageert geen enkel sein meer. Zet je het Twincenter weer uit (rode knop) dan werken de seintjes direct weer met OM32Config.

Het probleem moet dus toch de invloed van het digitale systeen (de bedrading) zijn op de voedings- en signaaldraad van de OM32 modules.
Het is wellicht raar, maar waar.

Ik ga maar weer zoeken.

Gr

Herman

Herman,

Nogmaals:
Weet je 100,00% zeker dat er geen enkele galvanische verbinding is met "iets" van je digitale systeem, ook niet een of andere verbinding of kortsluiting in een van de onderdelen die je probeert aan te sturen?

Mvg,
Leon

Herman,

Even een vraag, welke boosters heb je in het digitale systeem?
In het verleden heb ik een bepaalde merk booster moeten vervangen omdat die
wel erg veel storing veroorzaakte.

Een mogelijke test: koppel je boosters los, schakel het digitale systeem in en kijk of je nog storing hebt.

Gr,

Koos

Hoi Leon,

Ja dat weet ik zeker. Maar ik heb de afgelopen dagen nog een keertje alles nagelopen.
Ik heb niets kunnen vinden. Geen enkele verbinding of kortsluiting.

Hoi Koos,

Ik heb alles van Fleischmann, dus zowel het TwinCenter als de 3 boosters.
De test heb ik al diverse keren uitgevoerd. Als het hele digitale systeenm is afgekoppeld, dan werken de seintjes perfect. Zodra het Twincenter erbij komt, dan wordt het al minder.

Ik heb gisteren wel ontdekt, dat als ik alleen de eerste twee OM32modules heb aangesloten, mijn bestaande situatie dus, en ik haal de laptop van de stroomadapter af, dus verder werkend op de batterij, dan reageren de deze eerste twee OM32modules ook niet meer. Komt de stroomadapter er weer bij dan heb ik een voor 99,9% goed werkend systeem. Sluit ik dan alleen de voedingsdraad, de stroomdraad naar de 3e OM32module aan (deze is dan nog wel losgekoppeld) dan reageren de modules direct een stuk minder goed.
Dus alleen een voedingsdraad van 1,5m komt erbij.

En of ik deze stroomdraad nu naar de grond laat hangen of zelfs een hele andere kant op leidt (bv naar achteren naar de muurzijde) de storing blijft.

Het blijft een rare zaak.

Gr

Herman

Hoi Forum leden,

Het is alweer enige tijd geleden, dat ik wat van me heb laten horen.
Door de lange vakantie deze zomer, de diverse werkzaamheden op en rondom het huis, de mooie nazomer en de diverse waterpolotoernooien ben ik maar weinig toegekomen aan de spoorbaan op zolder.

Half september heb ik de draad weer opgepakt.
En "eureka"!!!

Ik ben gelukkig verder gekomen en ik heb mbv de diverse tips en trucs van Barend Verbiest de zaak voor 99% aan de praat gekregen.
Wat was het probleem: De eerste twee OM32 modules werkten perfect. Toen de 3e en de 4e erbij kwamen hield de hele zaak ermee op. De seintjes reageerden van geen meter.
Oorzaak: De beinvloeding van het digitale systeem op de OM32 modules.

Oplossing:
Ten eerste heb ik alle draden van het OM32 systeem vervangen door andere bedrading, te weten de signaaldraad werd een UTP-kabel en de stroomvoorziening werd het witte tweeaderige huis en tuin kabel.
Ten tweede heb ik alle bedrading van het OM32 systeem zover mogelijk bij de bedrading van het digitale spoorbaan systeem weggehouden. Ik heb 3 boosters en 1 TwinCenter en hiervan lopen dus 8 digitale draden door de ringleiding. Kennelijk was de beinvloeding hiervan te groot voor het OM32systeem. Ik ben nu met de bedrading zo dicht mogelijk langs de muurzijde gegaan, terwijl de digitale ringleiding aan de voorzijde van de treinplaat zit.
Ten derde heb ik links en rechts Ferrietkernen gebruikt om storingen op de diverse draden te verminderen. In ieder geval heb ik op elke ringleiding van een booster/twincenter een ferriet kern geplaats. Daarnaast links en rechts ook nog andere bedrading.

Dit alles resulteerde in een betere werking van het OM32 systeem.
Maar nog is het zo, dat wanneer ik de 3e OM32module maar iets meer in de richting van de binnenkant van de digitale ringleiding breng dat de werking beduidend minder wordt van het OM32 systeem. Mijn treinplaat is een U-vormige treinplaat. Als de OM32 module aan de binnen zijde van deze U vorm komt, is het mis.
Ik moet de modules dus zover mogelijk aan de buitenkant (muurzijde) houden.

De 4e OM32module heb ik niet aan de praat gekregen. Deze heeft naar ons idee een kortsluiting. want zonder dat er maar 1 seindraadje is aangesloten, wordt als de OM32 module op de voeding en de signaaldraad is aangesloten,de stabilisator loeiheet en valt de Volcraft voeding meteen uit en gaat hiervan de rode led knipperen.

@Leon, ik zou deze module graag naar je willen opsturen ter reparatie. Zou je mij het verzendadres kunnen doen toekomen, zodat ik weet naar welk adres ik deze module dan moet opsturen?

Op het koploperforum is ook een draadje geweest over de beinvloeding van het digitale systeem op bedrading. Er is in dit draadje zelfs verwezen naar het Beneluxforum, alwaar ook het een en ander besproken is over deze beinvloeding. Het ging hier vooral om beinvloeodng van het digiatlesyteem, de bedrading, op andere bedrading oa. die van de bezetmelders. Hierdoor ontsaan dan spontaan bezetmeldingen (onterechte spookmeldingen)op het bezetmelders-/S88-systeem.
Zie hiervoor het koploperforum, onderdeel beginners en dan het hoofdstuk (onderwerp) "bezetmeldingen".

Zo, ik hoop een ieder voldoende op de hoogte gebracht te hebben. Ik wil een ieder bedanken die met me mee heeft gedacht over dit probleem.
Het had wat voeten in de aarde, maar uiteindelijk is er toch een afdoende oplossing gekomen.

Groetjes

Herman Heijnen
Arnhem

Beste Forumleden,

In mijn vorige bijdrage aan dit forumop 19 oktober heb ik gemeld dat mijn OM32 systeem voor 99% functioneerde.
Ik vond het verder wel goed, want ik kon hiermee wel leven.

Echter het functioneren liep hard terug toen ik andermaal een seintje aansloot.
Ik begreep er niks van, maar soms was de werking verschrikkelijk.
Derhalve ben ik maar weer aan het speuren gegaan.
Op het koploperforum en het Beneluxforum had ik ook een stuk gelezen over de beinvloeding van het digitale systeem op de diverse bedrading, in dit geval het bezetmeldersysteem.
Daar las ik o.a. de oplossing door om de beinvloede bedrading een losse stroomdraad te wikkelen en deze dan op de massa van je systeem aan te sluiten.

Welnu dit heb ik ook gedaan met het OM32 systeem. Ik had een draad gewikkeld om de seindraadjes naar de OM32 module toe en deze aangesloten op de mindraad (massa) van het OM32 systeem.
Helaas geen verbetering!
Toen de dezelfde gewikkelde draad aangesloten op de mindraad (massa) van het digitale treinbesturingssysteem. En daar volgde een lichte verbetering, maar nog lang niet afdoende.

Omdat ik nog steeds met het idee van mijn bijdrage aan dit forum op 27 mei dacht (zie de opmerking en de tekening), heb ik ondanks enige huivering en angst, dat ik een kortsluiting zou krijgen, de beide min draden van het OM32 systeem en mijn digitale systeem met elkaar verbonden.
Dus een draad aangesloten op de mindraad van de OM32 voeding en deze verbonden met de mindraad (massa) van de digitale treinbaanvoeding.

En ..... EUREKA !!!
Het OM32 systeem functioneerde nu feilloos. Elke commando van Koploper werd omgezet in het juiste seinbeeld. Geen enkele fout meer !!

Ik ben bijzonder opgelucht en een gelukkig mens.
Ik vond het wel erg jammer dat het advies in mei was, dat het niet nodig was om de beide massa's met elkaar te verbinden, omdat het OM32 systeem een eigen systeem was.
Want, bij mij blijkt wel degelijk dat deze massa's verbonden moeten zijn, wil het OM32 systeem 100% goed functioneren.

Maar goed het functioneert nu. Het heeft 7 maanden inspanning gekost, maar nu is het oke!!

Helaas, de 4e OM32 module geeft meteen kortsluiting zodra deze is aangesloten op het systeem. De Voltcraft voeding begint direct rood te knipperen en de stabilisator wordt loeiheet.
Ik heb deze nu opgestuurd naar Leon voor reparatie.

Als er nog vragen zijn dan hoor ik deze graag.

Voor de oplossing: Zie de tekening van de aansluiting bijgevoegd aan mijn forumbijdrage van 27 mei; "Aansluiting OM32 .....JPG"

Groetjes

Herman Heijnen
