Hoi allemaal,
Ik ben begonnen met de blikken indeling van mijn baan.
Alleen ben ik even de draad kwijt.
lol
ik bedoel weet ff niet wat ik moet met de wisselstraten.
waar ik die mee aanstuur.
of ik ze goed heb gescheiden.
zal zo spoedig mogelijk een tekening met indeling tonen
als er dan opmerkingen zijn hoor ik het graag.
Vriendelijke spoorse groeten uit maastricht
Peter
Kijk even vanaf blz 21 van de koploper handleiding.
daar staat beschreven hoe je blokken moet indelen.
Daarnaast moet je even kijken op het dinamoforum onder :
Bestandgalerijen > Documentation > Dinamo in de praktijk
daar staat een document blokken koppelen met relais.
denk dat je dan al een heel eind bent.
mvg
jan Hendriks
De blokken indeling snap ik
maar de wisselstraten zullen ook gevoed moet worden.
sluit ik die aan als niet gedetecteerd blok
wil trouwens met itrain gaan werken.
peter
Beste Peter,
Ik heb mijn wisselstraten zo geschakeld dat zij aan het komend blok gekoppelt worden en de relais worden gestuurd door een OM32, elk relais een eigen digitale uitgang.
de relais moeten 2 wisselcontacten hebben omdat beide rails geschakeld moeten worden. Op de tekening daarom de helft dubbel getekend mijn treinen rijden maar in een richting maar voor het schakelen maakt het niet uit.
Tekening zit erbij.
Als andere een betere oplossing weten wil ik dat graag ook weten.
Groetjes Frans
Nu de tekening, die was ik vergeten
Frans
Ik zou zeggen: te ingewikkeld en te weinig rijwegen.
Zijn KR kruisingen of engelse wissels?
Als het kruisingen zijn, zijn de kruisende rijwegen dan elektrisch geisoleerd of niet?
Mvg,
Leon
Hoi leon dat is niet mijn baan.
Zal vanavond het banenplan ff posten.
schaduw station ga ik met relais doen.
bovenbaan zonder.
zal zeker wisselstraten van elkaar moeten isoleren.
anders kan er maar een trein tegelijk in of uit rijden.
Laters meer.
Mvg peter
Hier volgen de beloofde baanplannen.
Optie is er om van station wieke naar de helix te gaan.

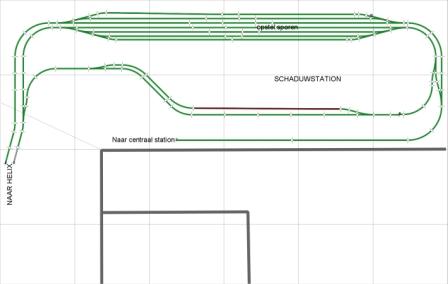

schaduw station web dinamo.jpgHier de andere
schaduw station web dinamo.jpg

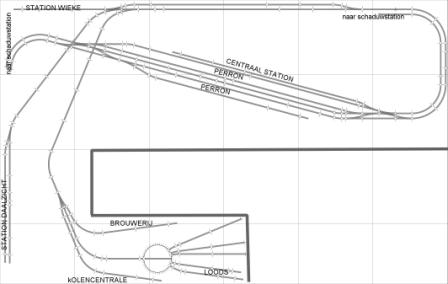

station 1+2+3 web dinamo.jpg
