OC32 communicatie werkt niet
Mede dinamo gebruikers,
Ik heb een probleem om de OC 32 te configureren wie kan mij helpen.

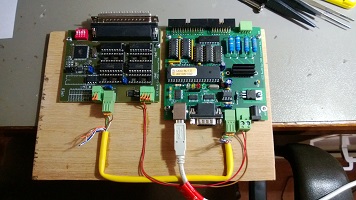

Ik heb een UCCI via de U485 verbonden met de OC 32 maar zie geen communicatie met de OC 32.
De UCCI is verbonden met usb naar de PC.
Led op de OC 32 knippert groen in een vaste regelmaat.
De OC 32 is verbonden met de voeding van de UCCI 9 Volt.
De driver is geladen en geeft com 10.
Als in nu OC32 config opstart en com 10 kies en dan vraag om de firmware via request version krijg ik een communicatie fout.
De chip op de UCCI voor de RS 485 is geplaatst en de jumper is gezet op TRM.
Wat doe ik fout!!!
Groeten Ton Rijnaard
Hallo Ton,
- Ik neem aan dat je PC communiceert met UCCI en dat je bv dmv DinamoConfig de status van je UCCI kunt opvragen?
- Welke versie (firmware) heeft je UCCI?
- Heb je UCCI in Transparent Mode gezet? Kan simpel door op de button "Transparent Mode" te klikken in OC32Config 0.0.2.3c of later.
Mvg,
Leon
Leon,
Bedankt voor de reactie ik heb in iedergeval niet een toets van transparant mode aan geklikt.
Ik heb dit ook niet in de handleidng terug kunnen vinden (of overheen gelezen).
1. Ja dat kan ik
2. volgens dinamo config 1.03 Hier staat ook device TM#0 OK TMCC
3. Ik kan deze toets niet zo gauw vinden kan je aangeven waar ik die moet zien welke TAB (general?)
Groeten Ton R
Leon,
Had inderdaad de verkeerde versie van OC32config, heb de nadere geinstalleerd en zie die toets mu wel.
Heb hem geactiveerd en op UCCI gingen de leds een voor een aan en tot slot bleef blauw branden en rood knipperen. Op de OC32 bleef de groene in hetzelfde tempo door knipperen.e
Heb bij de compoort instellingen poort snelheid op 19200 gezet.
Module nummer =0 alle dipswitches staan op on.
Krijg geen communicatie.
Heb een scherm afdruk erbij gedaan van de OC32config.
Zie hier voor de beschrijving van UCCI Transparant Mode
Dus licht de groene UCCI LED op als je met OC32Config een opdracht stuurt?
En de gele?
Mvg,
Leon
Leon,
De groen licht heel flauw op de gele doet niets.
Het systeem geeft ook direct de volgende fout melding aan (Geen antwoord van Dinamo).
Groeten Ton
(Edit)
Als OC32Config de melding "Geen antwoord van Dinamo" geeft staat je UCCI al in Transparant Mode
- Start OC32Config 0.0.2.3c of later.
- Selecteer de juiste com-poort.
- Als UCCI nog niet in Transparant Mode staat (dus als de rode LED NIET knippert, klik op "Transparant Mode".
- Selecteer de juiste OC32 module en
- klik in het tabblad General op "Request Version".
Licht de groene UCCI LED dan kort op?
Licht de gele UCCI LED korte op?
- Nee, Nee, dan heb je waarschijnlijk de verkeerde com-poort, maar dat zou me verbazen als je UCCI wel in Transparant Mode kunt zetten.
- Ja, Ja, dan zou het moeten werken.
- Ja, Nee (groen wel, geel niet), waarschijnlijk is dan je kabeltje UCCI-OC32 verkeerd of je hebt niet het juiste OC32 modules adres ingesteld.
Mvg,
Leon
Leon,
Ik zal inderdaad wel aan het klooien zijn maar ik kan geen OC32Config 0.0.2.3c vinden op de dinamo site.
Ik heb op een schone laptop nu eerst de driver geladen en toen de OC32Config 0.0.2.3d en ook op deze laptop krijg ik de meldeng Geen antwoord van Dinamo.
Alle leds werken hetzelfde als eerder beschreven en de gele niets.
De draden van de 485 doorgemeten met universeel meter en die kloppen.
OC32 op een ander adres gezet 1 ingesteld maar hetzelfde.
Hopelijk wil/kan je me nog helpen.

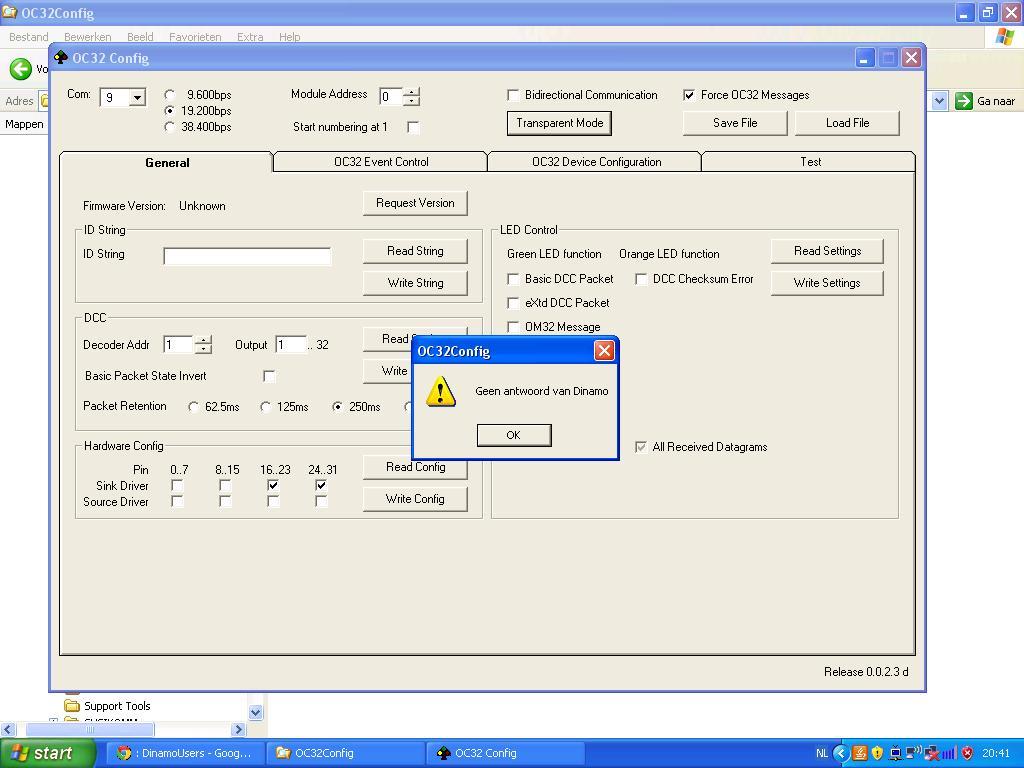

oc32config scherm afdruk.JPG
Hallo Ton,
Uiteraard wil ik je helpen. Je moet alleen even lezen wat er staat:
3. Als UCCI niet in Transparante Mode staat ...
Als UCCI WEL in Transparante Mode staat heeft het klikken op de button Transparant Mode het effect wat je ziet. Het klikken is dan niet erg, maar het heeft ook geen enkel nut, want UCCI is (even) geen Dinamo systeem meer als het in Tranparante Mode staat.
Als UCCI eenmaal in transparante mode staat werkt OC32Config gewoon als met een U485.
0.0.2.3d is uiteraard ook prima. Ik schreef ook 0.0.2.3c of later ...
Mvg,
Leon
Leon,
Wat het was moet je me niet vragen maar ALLES werkt correct bedankt en hoop niet dat ik je zondag avond verpest heb.
Ga nu verder met servo's aansluiten misschien heb ik je hulp nog nodig maar niet meer vanavond.
Nogmaals bedankt.
Groeten Ton
Hallo Ton,
Nee hoor, hiermee verpest je geen avond. Ik verwoord het misschien soms een beetje lomp, maar dat is ook een beetje in de hoop je daarmee in het juiste spoor te duwen.
Ben blij dat het ook bij jou werkt!
Met hartelijke groeten,
Leon
Leon,
Het probleem toch nog gevonden een draad van de 485 maakte maar net contact.
Toch nog een vraag ik krijg bij het starten van OC32config toch nog de melding (geen antwoord van Dinamo) en toch werkt alles correct staat er misschien in Windows toch iets niet goed.
Heb je misschien en idee.
Groeten Ton Rijnaard
Exact op welk moment ontstaat die melding "Geen antwoord van Dinamo" ?
Welke windoos versie, etc?
Ik ben benieuwd of andere gebruikers daar dan ook last van hebben.
Ik kan het in elk geval niet reproduceren anders dan op de knop "Transparant Mode" te klikken
Mvg,
Leon
Leon,
Windows versie XP professioneel SP3
OC32 config opstarten
Keuze com poort
aanvinken (start at nummering at 1)
Transparant mode
Nu de melding Geen antwoord van Dinamo.
Alles werkt wel correct hierna.
Mvg, Ton
En VOORdat je op "Transparant Mode" klikt, knippert dan de rode LED op je RM-U?
Mvg,
Leon
Leon,
De rode led wordt pas actief na het drukken van de Transparant Mode.
Voor die tijd alleen de blauwe.
Mvg, Ton
