Posted by Hans Nouwens on 2017-02-21 19:50

Bart,

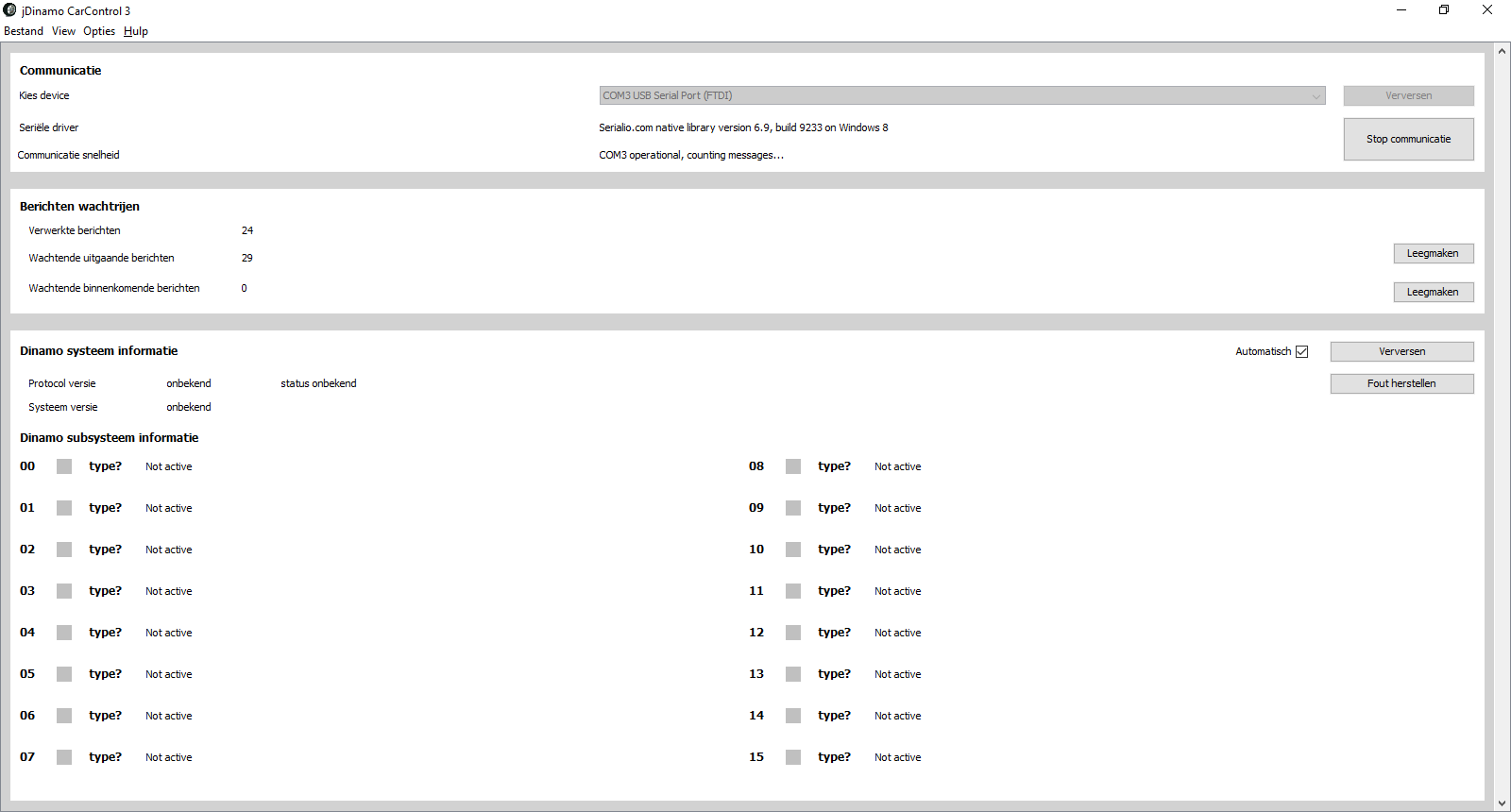

opstapelende uitgaande berichten betekent dat ze niet kunnen worden afgeleverd. De com settings worden door jDianamoCC zelf gezet, jouw instellingen worden overschreven.
Ik denk aan een fout in de virtuele comport.
USB stkker er uit, deinstalleer de comport door hem weg te halen uit de windows devices, dan de stekker er weer in. Dan zou een nieuwe comport moeten komen, mogelijk weer com3.
Werkt dit niet ga je een stap verder en deinstalleer je ook de ftdi drivers.

laat ons weten of dit helpt.

Hans.

Posted by zendesigner on 2017-02-21 23:05

Hoy Hans,

Ik heb de stappen op de eerste laptop (w10) gedaan die je zei. Helaas zonder verandering in resultaat. Tevens heb ik op 2 andere pc's (w8,w10) geprobeerd zowel met de gedownloade drivers, als met de windows automatisch geinstalleerde drivers. en dan nog zelf met een andere USB kabel, maar geen enkel verschil in de gedragingen van de UCCI.

Dus door proces van eliminatie kan ik enkel uitsluiten dat het probleem in de ucci zou moeten liggen.

Ik ga morgen Leon even contacteren om de ucci terug te sturen of om te ruilen.

Thanks
Bart

Posted by Leon van Perlo on 2017-02-22 00:16

Bart,

Heb je al gekeken of je de module met DinamoConfig kunt bereiken?

Mvg,
Leon

Posted by zendesigner on 2017-02-22 10:11

Hoy Leon,

Ja ook, Heb dit op twee pc's gezet en daar krijg ik op beide de foutmelding "Geen antwoord van dynamo". Dus zelfde effect.

Als het kan zou ik hem graag even terug sturen dat jezelf eens kan testen. Ik heb de stroom voorziening 3 keer nagemeten voor dat ik hem aangesloten heb, en ook die meanwell voeding gebruikt zoals je me voorheen al aangeraden had voor de OC32. dus daar denk ik niet dat het ligt. Ik meet perfect 7.5 volt op de voeding.

Voor de rest heb ik het doosje gewoon uit de verpakking op de tafel gezet.
Was aan het denken dat ik misschien een jumper zou missen.
Er steken er twee in het kleine gaatje en geen op de 4 rijen links.

Bart

Posted by Leon van Perlo on 2017-02-22 11:03

Bart,

Even voor de zekerheid: Je schrijft dat je de voeding correct gepoold hebt aangesloten. Hoe heb je die dan aangesloten?

Mvg,
Leon

Posted by zendesigner on 2017-02-22 11:11

Hoy Leon,

Doorgemeten op de + pool van de ronde connector (punt) zoals beschreven in de manual. De plus zit op de linkse kant van de groene connector op de ucci als je er naar toe kijkt, en de min rechts. Correct?

Bart

Posted by Leon van Perlo on 2017-02-22 12:27

Correct.

Als je de USB aansluit, brandt dan de blauwe LED? Is onafhankeijk van voedinggspanning op de UCCI/E (Rev10) De USB interface wordt gevoed uit de USB.

Als je spanning op UCCI zet, flitsen de gele, rode en groene LED dan achtereenvolgens aan? Het gaat heel snel, dus goed kijken ...

Als je een zendlus aansluit en er staat voedingsspanning op UCCI, brandt dan een van de groene LEDs naast de zendlus-connector?

Mvg,
Leon

Posted by zendesigner on 2017-02-22 13:14

Hoy Leon,

Ik denk dat we het gevonden hebben. Tis iets stoms. Bij het eerst proberen lag de ucci vast op de tafel en had ik enkel de blauwe led die brande en voor de rest de andere niet.

Nu om de groene led te testen heb ik de ucci uit zen behuizing gehaald en terug een paar keer geprobeerd de voeding in te pluggen en de derde keer zag ik heel even de leds flitsen.

Na wat controle blijkt dat de voedingskabel die ik in de groene stekker had steken, de massa te ver in de groene stekker stak zodanig dat de isolatie geklemd zat en de massa geen contact had met de stekker. Ik heb hem er terug goed ingeschroefd en nu heb ik alle leds en ook de zend led.
En geprobeerd met Dynamocc en ik krijg een verbinding.
Ik ga nu verder proberen met JCC3

Sorry voor alle last. Dat een zo een stom ding jullie zoveel werk moet kosten. Ik had de draadje bewust niet te lang gemaakt om niet uit de stekker kortsluiting te maken, maar blijkbaar hem te hard erin geduwd en dan vastgeschroefd.

Alvast heel hartelijk bedankt voor de hulp.

Ik laat jullie weten hoe het verder gegaan is.

Groeten
Bart

Posted by Leon van Perlo on 2017-02-22 13:18

Hallo Bart,

Geen probleem. Blij dat je het probleem gevonden hebt.

Ook goed dat je me er indirect op attent hebt gemaakt dat het eigenlijk niet zo duidelijk is wat plus en min is bij de groene stekker. Toen de modules nog "kaal" werden geleverd stond dat netjes op de print. Nu ook nog, maar met behuizing er omheen zie je dat niet.
Daar zal ik dus wat voor verzinnen.

Groeten,
Leon

Posted by zendesigner on 2017-02-22 14:09

Hoy Leon,

Bedankt ik ben ook blij dat het werkt. Nu nog de laptop herinstalleren want heb daar met drivers te testen en de-installeren ook wat stuk gedaan.

Als ik wat positieve feedback mag meegeven:

Bij het lezen van de handleiding voelde ik me wat ongemakkelijk omdat er geen simpele aanduiding was van inderdaad de groene stekker maar ook van wat andere dingen. Hier zie je ongeveer wat ik bedoel, soort van pinout image. http://smoothieware.org/pinout
Dit is wel voor een complex board , maar het is simpel en overzichtelijk.

En ook de driver install. Windows 10 installeert zelf de FTDI drivers bij inpluggen. Dit hoeft dus niet meer , maakt het wat gemakkelijker voor de Niet IT-er onder ons ;-)

Alvast bedankt nogmaals voor de hulp
Bart

Posted by zendesigner on 2017-02-22 18:33

Damn , vandaag toch een beetje een pech dag.

Heb net de bus kunnen programmeren dus met de ucci en de communicatie is nu alles in orde. Alle lampjes werkten correct alleen draaide de motor achteruit.

Dus de bus terug opengedaan om de draadjes om te polen. Alles terug in elkaar. Wil de bus terug op de baan zetten, geen spanning.
Is er toch geen lipje van de lipo batterij afgebroken zeker

Dus hans je hebt net een bestelling voor een nieuwe batterij ontvangen.

Daar eindigt het verhaal voor vandaag dus

Bart

Posted by Leon van Perlo on 2017-02-22 19:19

Nou, je UCCI werkt, communicatie werkt, je zendlus werkt, je bus werkt (bijna), de motor zit nu goed aangesloten ..
Toch heel wat successen te vieren

Mvg,
Leon
