Digitale trein gaat vanzelf rijden

Posted by roy webers on 2015-09-29 15:26 Netherlands

Hallo beste gebruikers van dinamo.
Ik heb sinds een jaar een dinamo plug en play systeem liggen.
Ik ben nu met een test ovaal begonnen.
Met het test programma van dinamo kan ik een aneloge trein laten rijden.
Als ik er een digitale erop zet begint die langzaam te rijden terwijl er geen opdracht is gegeven.
En hij begon te roken denk de decoder heeft gerookt.
En als ik een aneloge trein achteruit wil laten rijden dan gaat hij gewoon weer vooruit en krijg de melding dat er een kortsluiting is.Geef ik het volgde blok de opdracht van achteruit dan gaat hij gewoon vooruit en de kortsluiting op opgeheven.?
Wat doe ik verkeerd.?

Reads: 1999

Link

Posted by Leon van Perlo on 2015-09-30 22:04 Netherlands

Hallo Roy,

Ik weet niet wat je verkeerd doet.

Gezien het analoge vooruit/achteruit verhaal ben ik geneigd te concluderen dat de blokken verkeerd zijn aangesloten of onderling niet (goed) geïsoleerd zijn. Wat er verkeerd is kan ik niet aangeven, want de informatie ontbreekt wat je precies gedaan hebt.

Een digitale trein die spontaan gaat rijden kan duiden op het probleem dat de decoder denkt dat hij op een analoge baan staat. Dat kun je verhelpen door deze detectiefunctie uit te schakelen in de decoder. Maar gezien het feit dat het analoog ook niet werkt zoals het hoort zou het ook zo maar wat anders kunnen zijn.

Er van uitgaande dat je een "normale" voedingsspanning hebt aangesloten van max 18V kan er nooit meer dan die 18V op de rails staan. Elke decoder moet daar tegen kunnen. Of het nu gelijkspanning is of iets anders.

Mvg,
Leon

Link

Posted by roy webers on 2015-09-30 23:32 Netherlands

Hallo Leon.
IK heb naar mijn idee de blokken goed aangesloten.
Op vier platen zijn de rails helemaal door gesneden.
En aan een kan alleen de binnenkant de rail staaf.
De buitenkant heb ik per blok op de groene blokje van de kaart op de eerste pen gezet.
De andere 3 draden heb ik aan de binnen kant gezet en dan de rail door gesneden.

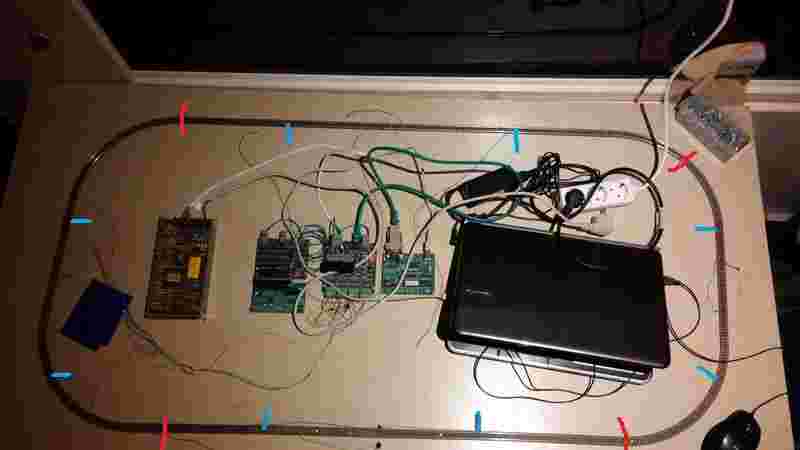

In de tekening is met rood de rail helemaal door gesneden en met de blauwe lijn de andere rail voor het blok gedeelte.
Of heb ik hierbij toch nog wat verkeerd begrepen.
En de voeding die ik gebruik is die wat bij de plug en play set zat.

Mvg Roy


Link

Posted by Leon van Perlo on 2015-10-05 20:56 Netherlands

Hallo Roy,

Wat je beschrijft lijkt te kloppen. Helaas is de ervaring dat hetgeen iemand beschrijft niet altijd dat is wat hij ook echt gedaan heeft.
Groene blokjes van rechts naar links of van links naar rechts ... ?
Begin eens met één blok en één sectie. Dus 2 draadjes en sluit verder helemaal niks aan. Desnoods een los stuk rails. Kun je daar met 1 analoge loc een stukje heen en weer?

Mvg,
Leon

Link

Posted by roy webers on 2015-10-06 00:21 Netherlands

De groene blokjes is van links naar rechts gezien vanuit de kan waar de draden naar binnen gaan en worden vast geschroeft.
IK kan via het dinamo test programma een aneloge trein laten rijden op een blok dan stopt hij bij de volgende blok.
Als ik dan tegen blok 2 het commando geef dat hij moet rijden dan gaat hij weer rijden.
en dit moet ik bij elke blok apart doen zodat hij zijn rondje helemaal rijd.
En geef ik het commando om te stoppen op blok 1 dan stopt hij ook.
En als je dan de trein met de hand op blok 2 zet gaat hij vanzelf rijden.
tot ik het commando geef dat blok 2 moet stoppen.
En als je achteruit wil dan doet hij dat niet dan gaat hij vooruit en dan geeft het programma kortsluiting aan ,dan word het kort erna opgeheven en de trein gaat verder.
Hij doet alleen kortsluiting melding geven als je achteruit wil.
IK zal eens een stukje gaan aansluiten en kijken wat er dan gebeurd of ik dan wel heen en weer kan rijden .

Mvg Roy

Link

Posted by roy webers on 2015-10-06 00:57 Netherlands

Even een test gedaan met 2 draden aangesloten.
Vooruit gaat de trein en de verlichting gaat branden.aneloge trein
Zeg ik achteruit gaat de trein vooruit en de verlichting brand niet terwijl hij dezelfde richting op gaat als de eerste opdracht.
Heel erg vreemd.
Roy

Link

Posted by roy webers on 2015-10-06 13:19 Netherlands

Vandaag tot een ontdekking gekomen dat de trein waarmee ik aan het testen ben een digitale decoder zit ingebouwd.
Deze had ik op de beurs gekocht zijnde anneloog.
Nu gaat hij dus wel eindelijk voor en achteruit.
Nu kunnen we aan de gang met koploper om de boel aan de praat te krijgen.
De andere zit denk ik een probleem in de trein zelf als die begint te rijden dan begint die te roken dus die zal open moeten en na gekeken worden want hier zit ook een decoder in.
Alweer wat geleerd vandaag.
Eerst trein nakijken en kijken of ze wat je verkopen ook wel klopt.
Dus de fout zat niet in het systeem maar in de trein.

Roy

Link

Posted by Leon van Perlo on 2015-10-06 13:55 Netherlands

Nou, dan heb je qua Dinamo P&P set in elk geval wel gekregen wat je gekocht hebt.
Veel experimenteerplezier verder!

Mvg,
Leon
